Машина для изготовления двойного PVC провода / кабельного трубопровода с пробивной линией

Машина для изготовления двойного PVC провода / кабельного трубопровода с пробивной линией

Наименование марки:	Hypet
Номер модели:	Линия экструзирования кабельных каналов из ПВХ ZS55/120
МОК:	1 комплект
цена:	USD 30000/set
Время доставки:	Линия экструзирования пластиковых кабелей 65 рабочих дней
Условия оплаты:	Л/К, Т/Т

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

ISO9001, CE

Диаметр винта:

55/120 мм

Приложение:

Профиль кабельного канала из ПВХ

Производственная мощность:

180-220 кг/ч для профиля

Гарантия:

1 год

Метод нагрева:

Электрическое отопление

Напряжение:

380В 50Гц 3-фазный ((Конфигурированный)

Мотор/инвертор:

Siemens/ABB/Китайский ведущий бренд

Винт дизайн:

Конический двойной винт

Основная мощность двигателя:

30 кВт

Станция/полость:

Двойное / Двое

Форма экструзионная:

Один за двоих

Диапазон профиля:

от 16*16 до 40*40 мм

Система управления:

ПЛК с сенсорным экраном

Максимальная длина всей линии:

около 20m

Услуги инженера по установке:

Да

Упаковывая детали:

Стандартный пакет для морской перевозки

Поставка способности:

Линия экструзионной прокладки пластиковых кабелей 100 единиц в год

Выделить:

Машина для изготовления кабеля из ПВХ.

PVC Cable Trunking Making Machine

Описание продукта

Машина для изготовления двойного PVC провода / кабельного трубопровода с пробивной линией 0

Машина для изготовления двойного PVC провода / кабельного трубопровода с пробивной линией 1

Машина для изготовления двойного PVC провода / кабельного трубопровода с пробивной линией 2

Машина для изготовления двойного PVC провода / кабельного трубопровода с пробивной линией 3

Машина для изготовления двойного PVC провода / кабельного трубопровода с пробивной линией 4

Производственная линия Краткое представление:

Особенности	Высокая производительность	180-320 кг/ч для различных типов
	Высокая эффективность	Устойчивое качество, эффективная работа делают высококвалифицированных
	Экономия энергии	Он может сэкономить 20-30% энергии с помощью машин и программного обеспечения.
	Интеллектуальное управление ИИ	Программное обеспечение PLC + HYPET для автоматического управления работой и сохранения каждой формы.
Информация о машине	Популярные типы для использования	Одноголовый, двуголовый и четыреголовый тип
	Форма и размер продукта	Можно сделать по требованию клиента.
	Количество какао	От 30 до 100 фр, когда ПВХ 100 фр.
	Материал формы	4Cr13 с тепловой обработкой HB280-310
	Калибровка длины формы	200 мм
	Длина резервуара для охлаждения водой	1200 мм скрещивания друг с другом
Условия работы	Электрическая энергия	3-фазные, 380В +/- 10%, 50Гц (другие варианты)
	Общая мощность	Зависит от различных линий.
	Охлаждающая вода	≤ 20°C ≥ 0,3Mpa
	Сжатая вода	> 0,3 м3/мин, > 0,5 МПа
	Общие размеры (LWH)	22000* 1600*2500 мм

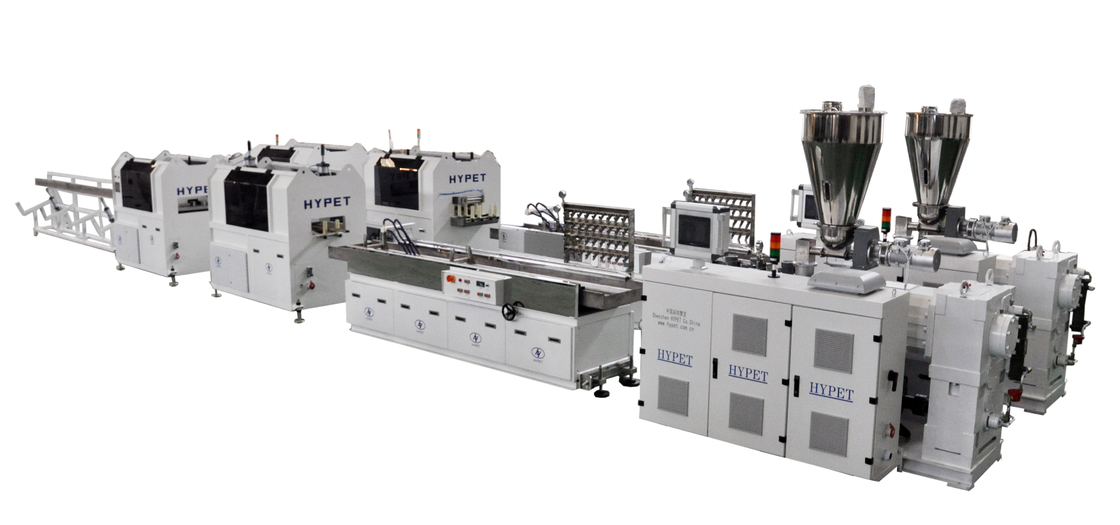

HYZS55/120 конический экструдер с двойными винтами с HYYF240 кабельной канализацией вниз по потоку:

СН	Наименование деталей	Количество
1	HYZS55/120 конический экструдер с двумя винтами с мотором мощностью 30 кВт	1
2	Калибровочный стол в 4 м Вакуумный насос 5,5 кВт1 Водный насос 1,5 кВт1	1
3	Отводная установка типа "два когтя", 1,5 кВт*2 комплекта	1
4	Кеттер, один кеттер для Двух	1
5	Стакер	1

Список форм кабельных каналов:

	Форма из двойного материала 4Cr13 из нержавеющей стали
1	16*16 в двойной голове (два нижних + два крышка)	1
2	24*14 в двойной головке (два нижних + два крышка)	1
3	30*15 в двойной голове (два дна + два крышка)	1
4	30*30 в двойной голове (два дна + два крышка)	1
5	40*25 в двойной голове (два нижних + два крышка)	1
6	40*40 в двойной головке (два нижних + два крышка)	1

Техническая спецификация:

СН	Положения	Описание

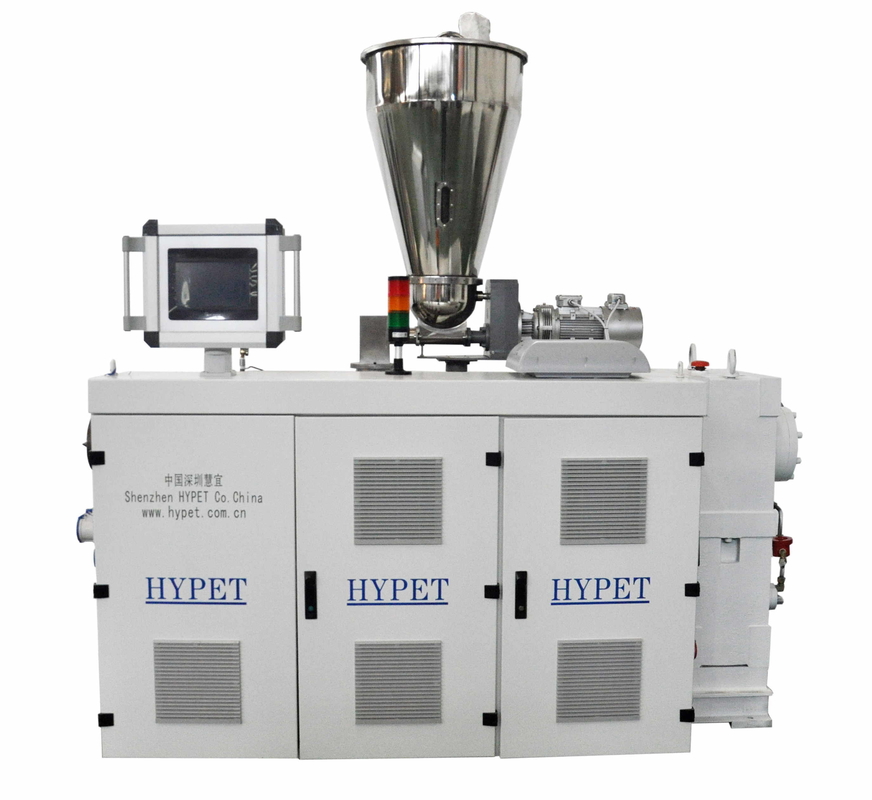

HYZS55/120 конический экструдер с двумя винтами
1	Модель экструдера	HYZS-55/120 конический двойной винт
2	Максимальная мощность	180-220 кг/ч для профиля
3	Высота центра	1,000 мм
4	Вес	2700 кг
5	Диаметр винта	Ø55/120 мм
6	Материал винта	38CrMoAlA + специальный сплав
7	Заканчивай.	Наполненный азотом (0,50 ~ 0,70 мм глубины) и полированный
8	Скорость вращения	0~38 оборотов/мин
9	Ядро винта	Автоматическое регулирование температуры
10	Материал бочки	38CrMoAlA с биметаллом
11	Внутренняя отделка	Наполненный азотом (0,50 ~ 0,70 мм глубины) и протирающий
12	Область управления отоплением	4 области
13	Способ нагрева	Нагреватель из литого алюминия
14	Мощность отопления	15 кВт
15	Система охлаждения	Вентилятор низкого шума для охлаждения бочек
16	Мощность охлаждения	0.2 кВт * 3 комплекта
17	Коробка передач Материал корпуса	Дюктильное железо HT-300
18	Материал для решетки	20CrMnTi
19	Поверхность ремесла	Скрученные и измельченные с высокой точностью
20	Материал оси	40Cr
21	Температура масла	Управляется двумя системами
22	Противопожарные устройства	Использованный специальный импортируемый резиновый уплотнитель
23	Подшипники	С известной и надежной маркой.
24	Дозировочный кормильник	Тип питания с двумя винтами
25	Мощность двигателя	1.5 кВт
26	Диапазон скоростей	1-50 оборотов в минуту
27	Порошковый мост	Противопорошковый мост с высоким содержанием CaCO3
28	Контроль	Инвертор типа тяжелой погрузки
29	Степень вакуума	- 0,004 МПа
30	Мощность двигателя вакуумного дегаза	1.5 кВт
31	Мощность двигателя переменного тока	30 кВт
32	Контроллер инвертора переменного тока	Знаменитый дельта-инвертор
33	Система PLC от Siemens	Система автоматического управления Siemens PLC+ HYPET
34	Электрические компоненты	Бренд в Siemens, Schneider Omron, Delta, ABB, FUJI, и небольшие неважные части в Китае известный бренд
35	Дополнительная зона температуры для головки штамповки	7 зон
36	размер экрана	14 ′′ большой монитор
37	Электрический кабель шкафа	Легко разобраться с помощью суставов
38	Дополнительный адаптер питания	Для нижнего потока и других машин
Машины для кабельных каналов

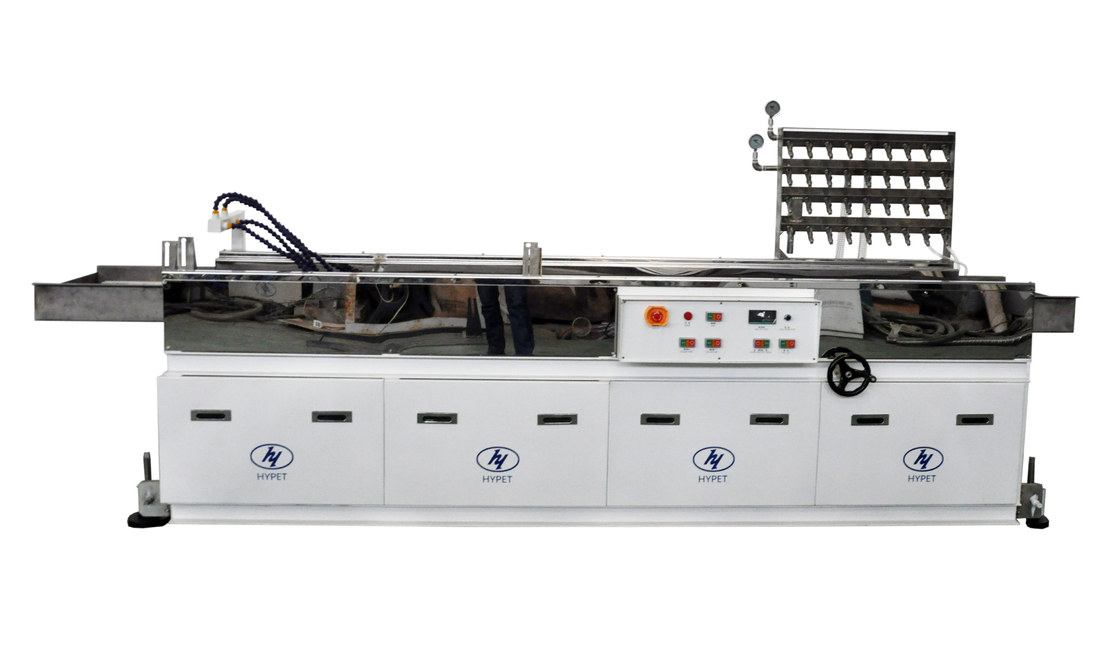

Калибровочный стол с двумя станциями
1	Материал	Нержавеющая сталь S304 для полива
2	Длина	4,000 мм
3	Высота центра	1,000 мм
4	Максимальная ширина изделия	5050 мм 2
5	Размер сборки плесени	320 мм
6	Вакуумный насос	5.5 кВт х 1 комплект
7	Водяной насос	1.5 кВт х 1 комплект
8	Горячий сушильный насос	1.5 кВт*2
9	Вакуумные соединения	20 шт.
10	Соединения водопроводов	20 шт.
11	Высота центра	1,000 мм +/- 50 мм регулируемый
12	Сепаратор водного газа	Для мульти насосов (3)
13	Вакуумное соединение	Ø50 мм *2
14	Водоснабжение	Ø50 мм *2
15	Мобильная двигательная мощность	00,75 кВт
16	Движущийся диапазон передней и задней	800 мм
17	Вертикальный диапазон движения	850-960 мм
18	Регулирование наклона	1-25 мм вручную
19	Перекрестное регулирование	1-50 мм
20	Левое и правое регулирование	1-120 мм
Вытащить
1	Тип отвода	Вверх-вниз 2 лапы типа
2	Максимальный размер продукта	50*50 мм
3	Ширина резинового блока	240 мм
4	Вытащить силой.	30,000 N
5	Максимальная скорость	0.5~7 м/мин
6	Форма вытяжки	Контейнер, подходящий для различных форм продукции
7	Эффективная длина гусеницы	2,000 мм
8	Двигатель	Мотор переменного тока с известным инвертором
9	Сила	1.5 кВт х 2 комплекта
10	Тип зажима и регулировки	2 отдельных цилиндра
11	Высота центра	1,000 мм

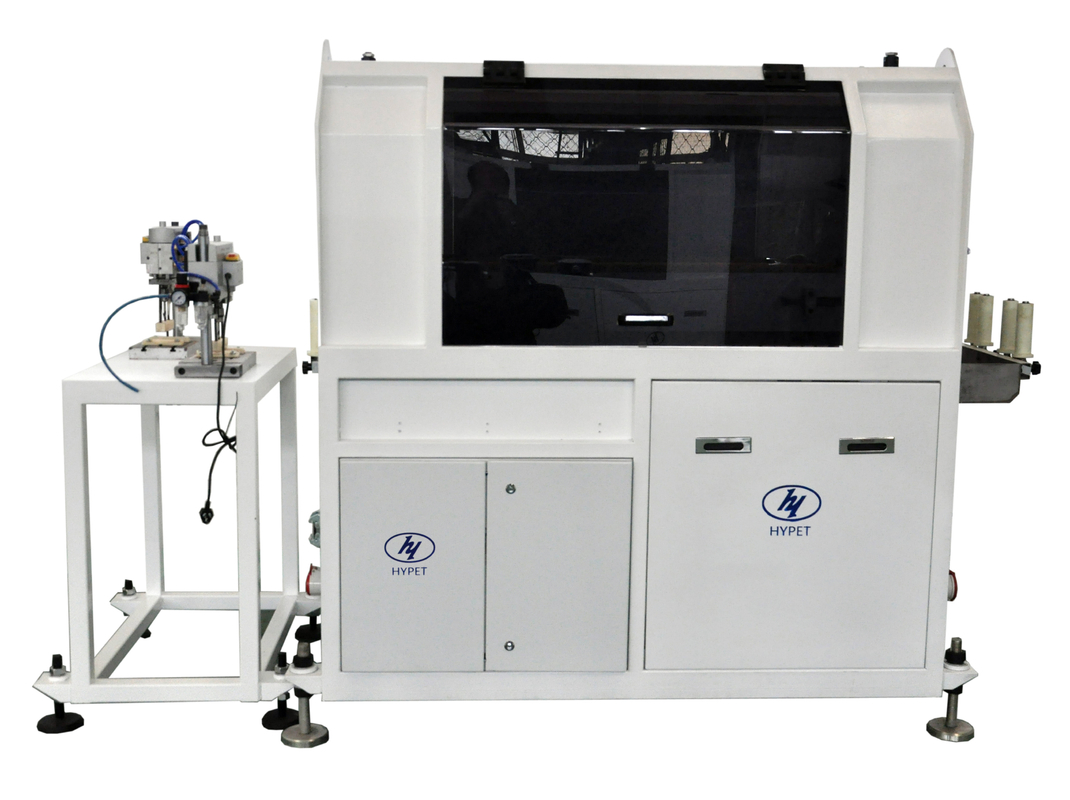

Резач
1	Тип резки	Резальщик пилы
2	Максимальный размер резки	240 мм * 70 мм
3	Движение резки	Поперечное движение
4	Далее:	Зажимательный канал в ходу
5	Мощность двигателя	2.2 кВт
6	Устройство для поглощения пыли	2.2 кВт х 1 комплект
7	Давление воздуха	00,5-0,7 МПа
8	Способ перемещения	Пневматические
9	Метод контроля	Управление ПЛК
Стакер
1	Наклонный стол	Пневматически работающие
2	Номинальная длина	4 ~ 6 м
3	Метод контроля	Управление ПЛК
