Вертикальная коробка передач двойной винтовой экструдерная машина ПВХ кабель

Вертикальная коробка передач двойной винтовой экструдерная машина ПВХ кабель

Наименование марки:	Hypet
Номер модели:	ZS65/132 Линия экструзирования кабельных каналов из ПВХ
МОК:	1 комплект
цена:	USD 46300/set
Время доставки:	Линия экструзирования пластиковых кабелей 65 рабочих дней
Условия оплаты:	Л/К, Т/Т

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

ISO9001, CE

Диаметр винта:

65/132 мм

Приложение:

Профиль кабельного канала из ПВХ

Производственная мощность:

280-320 кг/ч для профиля

Гарантия:

1 год

Метод нагрева:

Электрическое отопление

Напряжение:

380В 50Гц 3-фазный ((Конфигурированный)

Мотор/инвертор:

Siemens/ABB/Китайский ведущий бренд

Винт дизайн:

Конический двойной винт

Основная мощность двигателя:

37 кВт

Станция/полость:

четыре

Форма экструзионная:

Один из четырех

Диапазон профиля:

от 12*12 до 39*19 мм

Система управления:

ПЛК с сенсорным экраном

Максимальная длина всей линии:

около 20m

Услуги инженера по установке:

Да

Упаковывая детали:

Стандартный пакет для морской перевозки

Поставка способности:

Линия экструзионной прокладки пластиковых кабелей 100 единиц в год

Выделить:

ПВХ-профильная экструдерная машина с двойным винтом

ПВХ-кабельная экструдерная машина с двойным винтом

Описание продукта

Вертикальная коробка передач двойной винтовой экструдерная машина ПВХ кабель 0

Вертикальная коробка передач двойной винтовой экструдерная машина ПВХ кабель 1

Вертикальная коробка передач двойной винтовой экструдерная машина ПВХ кабель 2

Вертикальная коробка передач двойной винтовой экструдерная машина ПВХ кабель 3

Вертикальная коробка передач двойной винтовой экструдерная машина ПВХ кабель 4

Производственная линия Краткое представление:

Особенности	Высокая производительность	180-320 кг/ч для различных типов
	Высокая эффективность	Устойчивое качество, эффективная работа делают высококвалифицированных
	Экономия энергии	Он может сэкономить 20-30% энергии с помощью машин и программного обеспечения.
	Интеллектуальное управление ИИ	Программное обеспечение PLC + HYPET для автоматического управления работой и сохранения каждой формы.
Информация о машине	Популярные типы для использования	Одноголовый, двуголовый и четыреголовый тип
	Форма и размер продукта	Можно сделать по требованию клиента.
	Количество какао	От 30 до 100 фр, когда ПВХ 100 фр.
	Материал формы	4Cr13 с тепловой обработкой HB280-310
	Калибровка длины формы	200 мм
	Длина резервуара для охлаждения водой	1200 мм скрещивания друг с другом
Условия работы	Электрическая энергия	3-фазные, 380В +/- 10%, 50Гц (другие варианты)
	Общая мощность	Зависит от различных линий.
	Охлаждающая вода	≤ 20°C ≥ 0,3Mpa
	Сжатая вода	> 0,3 м3/мин, > 0,5 МПа
	Общие размеры (LWH)	22000* 1600*2500 мм

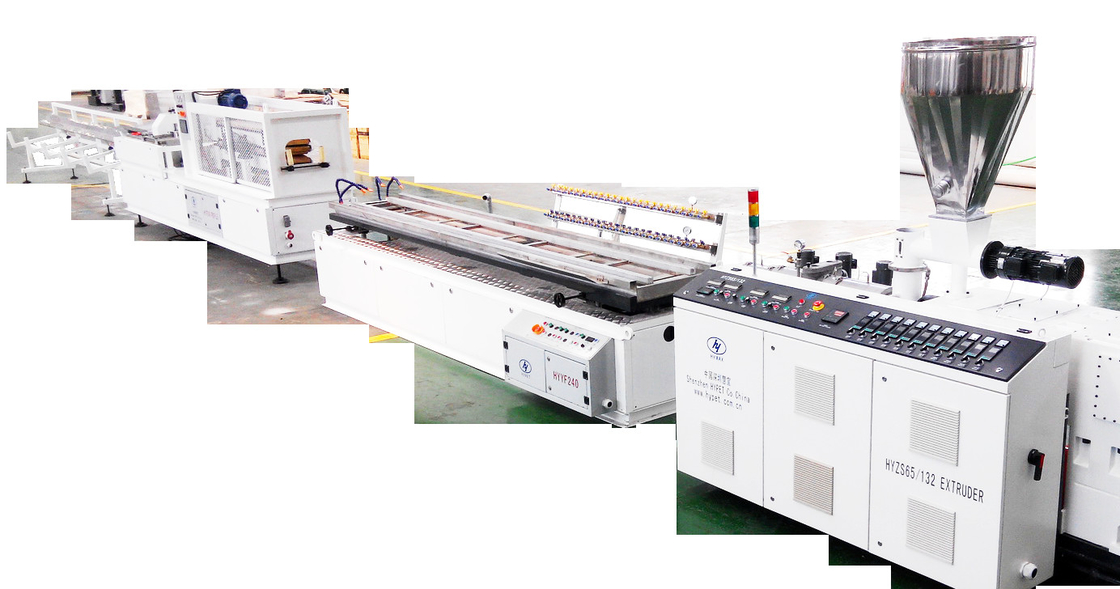

HYZS65/132 конический экструдер с двойными винтами с HYYF240 кабельной канализацией вниз по потоку:

СН	Наименование деталей	Количество
1	HYZS65/132 конический экструдер с двумя винтами с двигателем мощностью 45 кВт	1
2	Четыре станции калибровочный стол в 4м Вакуумный насос 5.5кВ1 Водный насос 1.5кВ1 шириной 400 мм	1
3	Четыре станции оттягивания устройства два когтя тип * 4, 0,75кВ * 8 комплектов	1
4	Четыре станции резки, размер резки Макс 50 * 40 мм * 4	1
5	Четвертая станция Стакер	1

Список форм кабельных каналов:

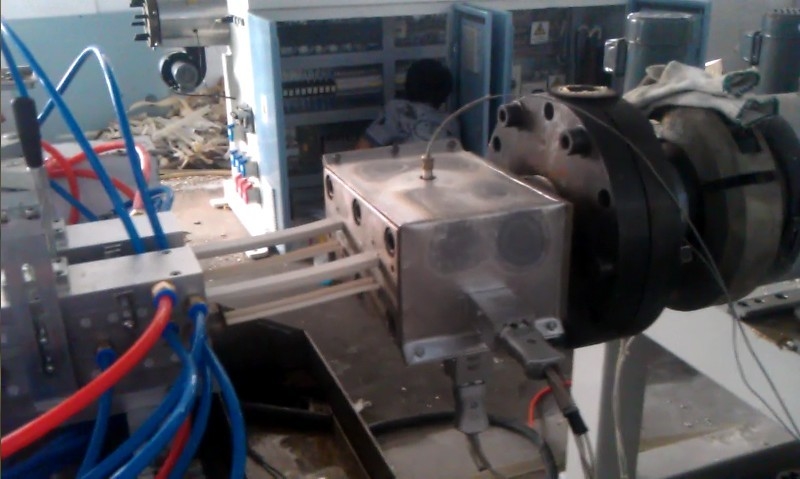

	Форма в четырех головах Материал 4Cr13 из нержавеющей стали	КТГ
1	16*16 в четырех головах (четыре нижних + четыре крышки)	1
2	20*20 в четырех головах (четыре нижних + четыре крышки)	1
3	25*16 в четырех головах (четыре нижних + четыре крышки)	1
4	30*30 в четырех головах (четыре нижних + четыре крышки)	1
5	40*25 в четырех головах (четыре нижних + четыре крышки)	1

Техническая спецификация:

СН	Положения	Описание

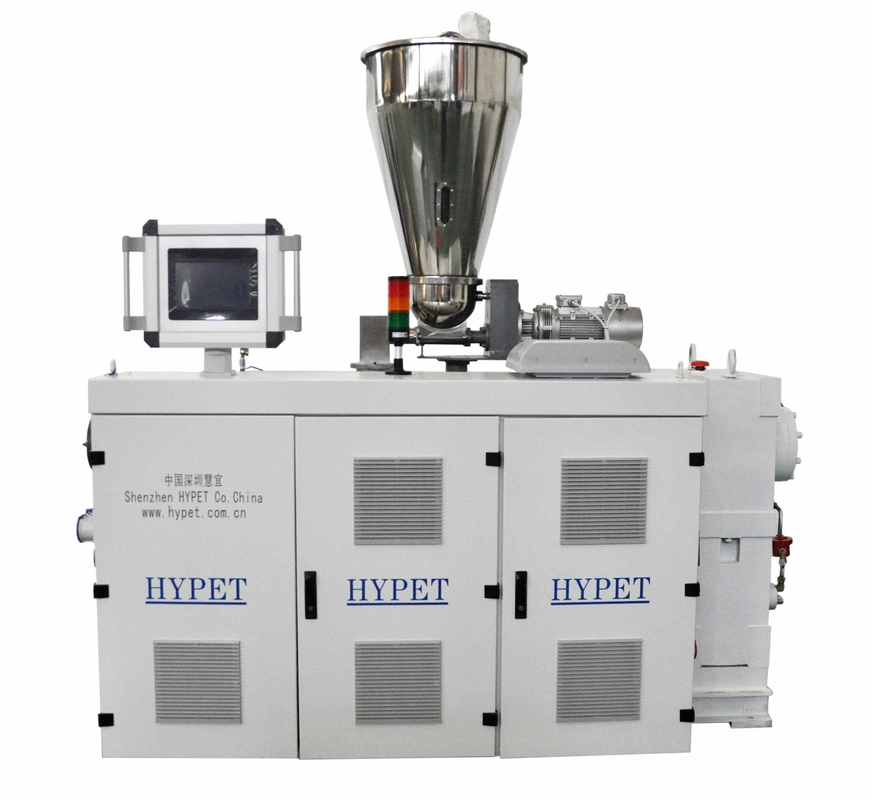

HYZS65/132 конический экструдер с двумя винтами
1	Модель экструдера	HYZS-65/132 конический двойной винт
2	Выпуск	300-350 кг/ч для профиля
3	Диаметр винта	Ø65/132 мм
4	Материал винта	38CrMoAlA + специальный сплав
5	Тепловая обработка	Наполненный азотом (0,50 ~ 0,70 мм глубины)
6	Ядро винта	Автоматическое регулирование температуры (Освободительное масло)
7	Скорость вращения	0~38 оборотов/мин
8	Структура бочки	Биметалл В двух частях, передняя часть будет с специальным сплавом.
9	Передняя часть ствола	SKD11 с тепловой обработкой
10	Внутренняя отделка	Наполненный азотом (0,50 ~ 0,70 мм глубины)
11	Область управления отоплением	4 зоны
12	Способ нагрева	Литой алюминий/керамика
13	Мощность отопления	22 кВт
14	Система охлаждения	Вентилятор низкого шума для охлаждения бочек
15	Мощность охлаждения	0.3 кВт x 3 набора
16	Преобразователь температуры и давления	Китайская знаменитая марка с изолированным кабелем.
17	Марка коробки передач	Гонзальная коробка HYMAX изготовлена HYPET
18	Материал для жилья	Дюктильное железо
19	Материал для решетки	20CrMnTiA
20	Поверхность ремесла	Скрученные и измельченные с высокой точностью
21	Материал оси	40Cr
22	Температура масла	Управляется двумя системами
23	Противопожарные устройства	Использованный специальный импортируемый резиновый уплотнитель
24	Подшипники	С известной и надежной маркой.
25	Дозировочный кормильник	Тип питания с двумя винтами
26	Мощность двигателя	1.1kw
27	Диапазон скоростей	1-50 оборотов в минуту
28	Порошковый мост	Противопорошковый мост с высоким содержанием CaCO3
29	Контроль	Инвертор типа тяжелой погрузки
30	Мощность двигателя вакуумного дегаза	2.2 кВ
31	Степень вакуума	-0,04 МПа
32	Вакуумный бак	Легко очистить.
33	Двигатель	Мотор переменного тока тяжелого типа известный бренд
34	Мощность двигателя	45 кВт
35	Контроллер инвертора переменного тока	Известный дельта в тяжелом шрифте
36	Электрическая система управления	Система автоматического управления Siemens PLC+ HYPET AI
37	Электрические компоненты	Бренды в Siemens, Schneider Omron, Delta / ABB, FUJI, и небольшие маловажные части в Китае известный бренд
38	Дополнительная зона температуры для штамповки	8 зон
39	размер экрана	14 ′′ большой монитор
40	Электрический кабель шкафа	Легко разобраться с помощью суставов
41	Дополнительный адаптер питания	Для нижнего потока и других машин
Машины для кабельных каналов

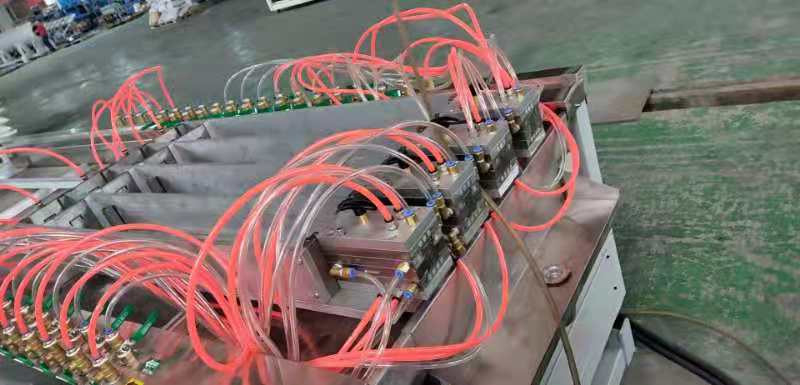

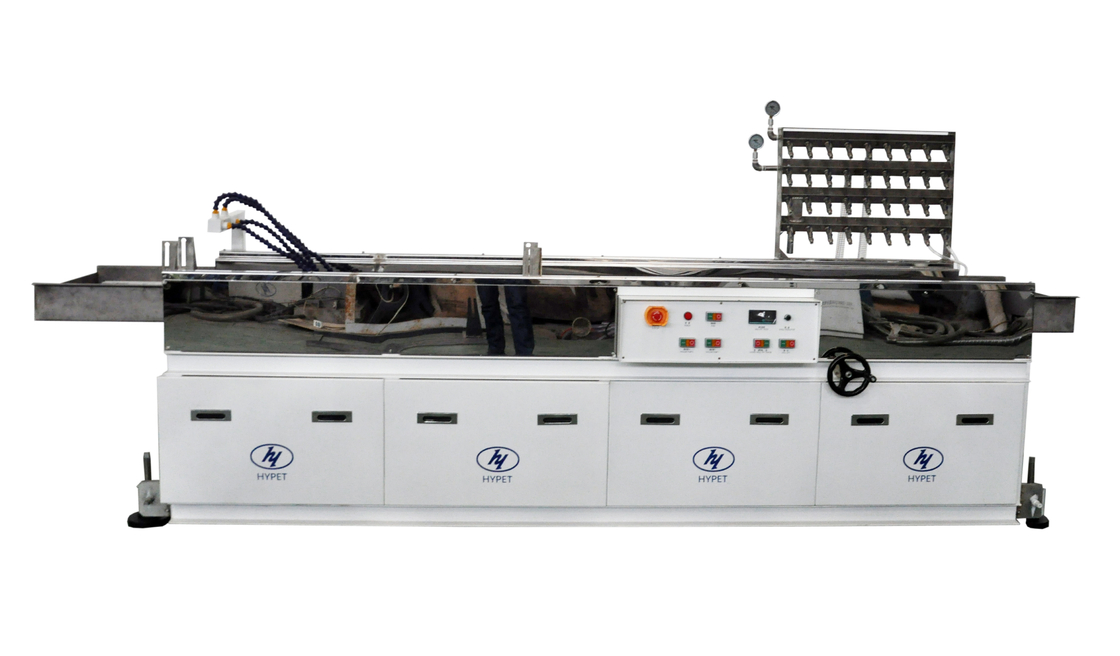

Калибровочный стол с четырьмя станциями
1	Материал	Нержавеющая сталь S304 для полива
2	Длина	5,000 мм
3	Высота центра	1,000 мм
4	Максимальная ширина изделия	40*40 мм
5	Размер сборки плесени	320 мм
6	Вакуумный насос	5.5 кВт х 1 комплект
7	Водяной насос	2.2 кВт х 1 комплект
8	Горячий сушильный насос	1.5 кВт*2
9	Вакуумные соединения	30 шт.
10	Соединения водопроводов	30 шт.
11	Высота центра	1,000 мм +/- 50 мм регулируемый
12	Сепаратор водного газа	Для мульти насосов (3)
13	Вакуумное соединение	Ø50 мм *2
14	Водоснабжение	Ø50 мм *2
15	Мобильная двигательная мощность	00,75 кВт
16	Движущийся диапазон передней и задней	800 мм
17	Вертикальный диапазон движения	850-960 мм
18	Регулирование наклона	1-25 мм вручную
19	Перекрестное регулирование	1-50 мм
20	Левое и правое регулирование	1-120 мм
Отправляйтесь с четвертой станцией.
1	Тип отвода	Вверх-вниз 2 лапы * 4 набора
2	Максимальный размер продукта	4040 мм 4 комплекта
3	Ширина резинового блока	56 мм
4	Вытащить силой.	1600 Н * 4
5	Максимальная скорость	0.5~7 м/мин *4
6	Форма вытяжки	Контейнер, подходящий для различных форм продукции
7	Эффективная длина гусеницы	1000 мм * 4
8	Двигатель	Мотор переменного тока с известным инвертором
9	Сила	00,75 кВт x 4 комплекта
10	Тип зажима и регулировки	2 отдельных цилиндра
11	Высота центра	1,000 мм
Резач с четырьмя станциями
1	Тип резки	Пилорезатель с четырьмя станциями
2	Максимальный размер резки	Ширина 40 мм х толщина 40 мм *4
3	Движение резки	Поперечное движение
4	Далее:	Зажимательный канал в ходу
5	Мощность двигателя	2.2 кВт*4 комплекта
6	Устройство для поглощения пыли	2.2 кВт х 1 комплект
7	Давление воздуха	00,5-0,7 МПа
8	Способ перемещения	Пневматические
9	Метод контроля	Управление ПЛК
Стейкер с четырьмя станциями
1	Наклонный стол	Пневматически работающие
2	Номинальная длина	4 ~ 6м * 4
3	Метод контроля	Управление ПЛК

Послепродажное обслуживание

Положения	количество
Гарантийный период	1 год, но сервис доступен пожизненно, в течение гарантийного периода стоимость компонентов будет покрываться продавцом, за исключением легко сломанных частей и поврежденных частей по человеческой причине
Обучение перед отправкой	Технический персонал покупателя может быть отправлен в Китай до отправки для обучения и эксплуатации, в течение 7-10 дней
Технические документы	Электрический чертеж принципа, руководство по эксплуатации и руководство по электрическим деталям и т.д.
Инженеры-продавцы	Продавец может направить инженеров завода покупателя для ввода в эксплуатацию и обучения, но расходы, вызванные экспертами продавца в стране покупателя, будут покрыты покупателем.в том числе билеты на рейсы на автобусе, медицинская плата за дорожное движение, проживание и ужин, а также 100 долларов США в день на человека в качестве зарплаты для инженеров.
