Производственная линия Краткое представление:
| СН |
Положения |
Специальность |
|
| 1 |
Высокая производительность |
400-420 кг/ч. Наиболее эффективная линия с точки зрения производительности и затрат |
| 2 |
Экономия энергии |
Экономия энергии на отоплении и приводе Система трансмиссии и пластификация на 15-20%, Главный двигатель 55 кВт |
| 3 |
Высокое качество деталей машин |
Инвертор тяжёлого типа ABB, компоненты Siemens Schnaider, Omron, RKC, Siemens Motor, антимостовый двойной винтовой дозировщик. |
| 4 |
Вакуумный бак |
1Все они сделаны из 304 нержавеющей стали без покраски.
2, уровень воды и вакуум регулируются автоматически
3, Установите вакуумный заглушитель давления, чтобы осознать, что звук
|
| 5 |
Вытащить |
1Для обеспечения стабильной силы оттягивания, используется четыре лапы.
2, Приводятся в действие двигателем переменного тока и инвертором, управляемым системой PLC
3, оттягивание коробки передач сильны с твердой поверхностью передач.
|
| 6 |
Резач |
1, планетарное устройство для резки без пыли по типу круглого ножа,
2, с системой сервоуправления для обеспечения скорости трубы при резке.
|

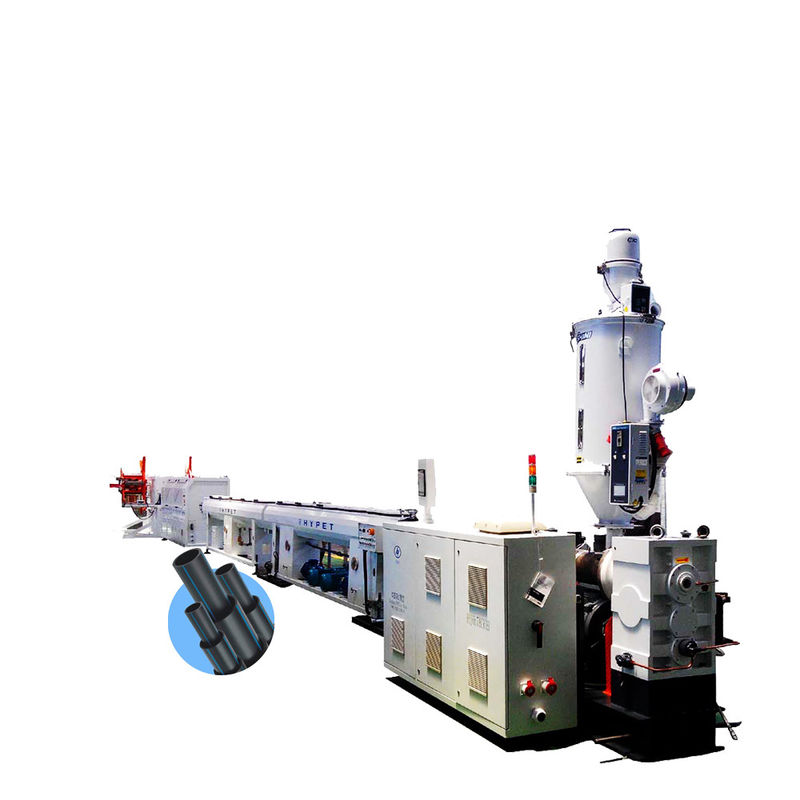

HYSJ80/38 Одношрубная экструдерка с 110-250мм Труба водоснабжения Газовая PE HDPE Труба под давлением proпроводка:
| СН |
Основные пункты |
Количество |
| 110-250 мм PE трубопровод с экструдером SJ80/38 |
| 1 |
HYSJ80/38 одношрубная экструдерная установка мощностью 110 кВт |
1 комплект |
| 2 |
HY30/25 одношрубная экструдерка для цветных полос |
1 комплект |
| 3 |
Вакуумный автозагрузчик AL500 |
1 комплект |
| 4 |
Горячая сушилка HD200 |
1 комплект |
| 5 |
Коэкструзионный штамп: G250 высокая скорость при 2 давлениях |
1 комплект |
| 6 |
250 Вакуумный резервуар в 9 000 мм |
1 комплект |
| 7 |
250 Охлаждающий бак в 6000 мм |
3 комплекта |
| 8 |
250 единиц вылета, высокая скорость,0.28-2,8 м/мин, четыре когтя |
1 комплект |
| 9 |
250 Планетарный чип меньше резчика в круглом ножевом типе |
1 комплект |
| 10 |
Стакер |
1 комплект |
Примечания:
1Условия цены и назначения
2. Способ оплаты: 40% от общей суммы будет оплачено T / T в качестве депозита, остаток будет оплачен после тестирования и перед отправкой T / T или необратимым L / C вовремя.
3Срок доставки: 70 дней после получения депозита.
4Срок действия: 30 дней после гарантированного
5. Гарантия: один год для нормального, ствол и винт и коробка передач для 1,5 лет
6Обучение: доступно как в Китае, так и в магазине.
7При необходимости поставщик может отправить инженеров к покупателю для заказа по условиям.
Техническая спецификация:

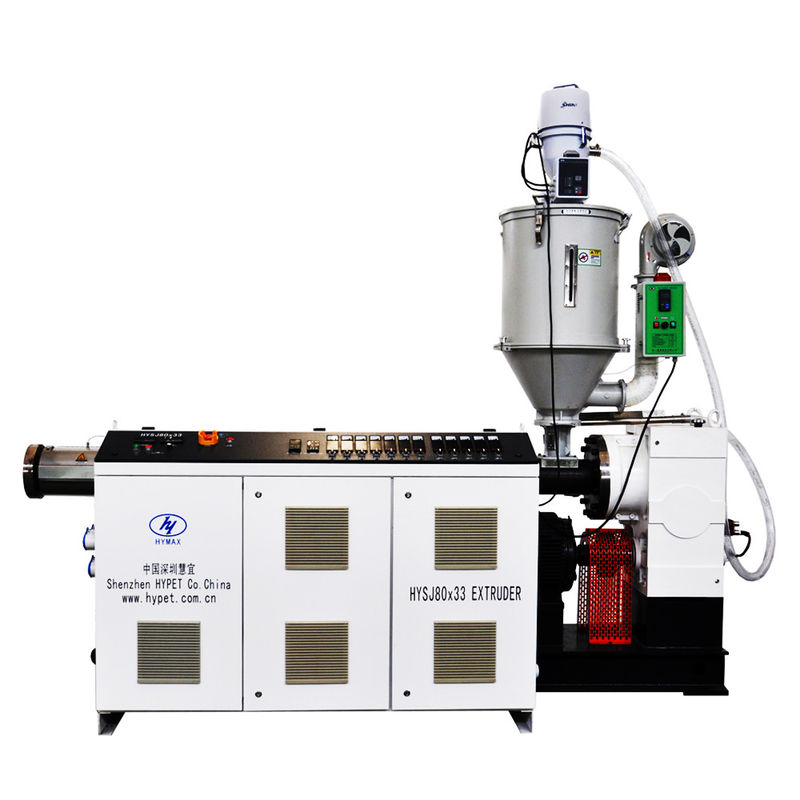

1.HYSJ-80/38 одношрубная экструдерка:
| СН |
Наименование деталей |
Спецификация |
Описание |
| 1 |
Экструдер |
Модель экструдера |
HYSJ-80/38 одношрубный |
| Выпуск |
440 кг/ч |
| Высота центра |
1000 мм |
| Размер |
3,000 х 1,450 х 2,552 мм |
| Вес |
3300 кг |
| 2 |
Пошёл на хуй. |
Диаметр |
Ø80 мм |
| Соотношение ID винта |
38:1 |
| Материал |
38CrMoAlA + специальный сплав |
| Заканчивай. |
Наполненный азотом (0,50 ~ 0,70 мм глубины) и полированный |
| Максимальная скорость вращения |
94 р/мин |
| Ядро винта |
Автоматическое регулирование температуры |
| 3 |
В бочке |
Материал |
Биметальная бочка |
| Внутренняя отделка |
Наполненный азотом (0,50 ~ 0,70 мм глубины) |
| Область управления отоплением |
5 районов |
| Способ нагрева |
Медные охлаждающие плавники с керамическим нагревателем |
| Мощность отопления |
15 кВт |
| Система охлаждения |
Вентилятор низкого шума для охлаждения бочек |
| Мощность охлаждения |
0.25 кВт х 5 комплектов |
| 4 |
Коробка передач |
Материал для жилья |
Дюктильное железо QT-500 |
| Материал для решетки |
20CrMnTi |
| Поверхность ремесла |
Скрученные и измельченные с высокой точностью |
| Материал оси |
40Cr |
| 5 |
Двигатель |
Мощность двигателя переменного тока |
110 кВт в марке Siemens |
| Контроллер инвертора переменного тока |
ABB в тяжелом шрифте |
| 6 |
Электрическая система управления |
Система ПЛК |
Вся система управления Siemens PLC с HYPET программным обеспечением. |
| |
|
| Электрические компоненты |
Брендовые в Siemens, Schneider RKC Omron, ABB, FUJI, и небольшие маловажные части в Китае известный бренд |
| Дополнительная зона температуры для головки штамповки |
10 зон |
| Электрический шкаф |
1, все кабели и разъемы с проволокой авиационный розетка
2, электрический шкаф можно легко демонтировать,
3, все кабели и сенсоры кабели достаточно прочны и долговечны.
4Система управления PLC с кнопкой регулировки для управления скоростью винта с легкостью.
|
2.HY30/25 одношрубная экструдерка:
| Спецификация |
Описание |
| В бочке |
38CrMoAIA,нитрификация |
| Пошёл на хуй. |
38CrMoAIA,нитрификация |
| Диа. винта |
Ø30 мм |
| Винт L/D |
25:1 |
| Мощность привода |
2.2 кВт |
| Управление двигателем |
Инвертор переменного тока, ABB |
3Вакуумный автозагрузчик:
| Спецификация |
Описание |
| Модель |
AL500 |
| Рабочая форма |
Индуктивный тип |
| Сила |
1.1kw, 3P |
| Мощность |
350 кг |
| объем |
5 л |
| Диаметр питающего шланга |
Ф38мм |
| Время кормления |
8-10 секунд |
4- Горячая сушилка:
| Спецификация |
Описание |
| Номер модели |
HY-HD200 |
| Мощность |
200 кг |
| Нагрев |
10 кВт |
| Вдыхатель |
500 Вт |
| Сила |
380В 3P 50Гц |
5.Голова матрицы: G250 высокой скорости в 2 классе давления:
| Спецификация |
Описание |
| Метод проектирования |
Согласно технике из Германии |
| Размеры труб |
110-250 мм с двумя давлениями. |
| Размеры: |
110/160/200/250 мм |
| Материал калибровочных рубок |
Медь |
| Канал потока |
Кромные |
| Функция трубы Bright |
С более ярким HYPET |
| Нагреватель |
Нагреватели из нержавеющей стали |
6.Вакуумный резервуар в 9 000 мм:
| Материал |
Нержавеющая сталь 304 |
| Длина |
9000 мм |
| Высота центра |
1000 мм |
| Диапазон |
110-250 мм |
| Число труб |
1 труба |
| Мобильная двигательная мощность |
00,75 кВт |
| Передний и задний диапазоны движения |
700 мм |
| Левое и правое регулирование |
50 мм |
| Покрытие сверху |
алюминиевый сплав |
| Количество нозд |
255 шт. |
| Какие номера распылителей |
6 штук |
| Тип сопла |
Атомное интенсивное охлаждение |
| Пропыливающий рот |
1 ‰ x Ø4~Ø3 |
| Подъемник труб |
Подъемник фиксированного типа с передачей |
| Контроль температуры воды |
Автоматическое управление клапаном |
| Контроль уровня воды |
Система закрытого цикла плавающего шара |
| Безопасность под давлением |
Установлен клапан безопасности |
| Фильтр |
2 набора в G2 ≈ с прохождением |
| Очистить фильтр |
По проходной линии для очистки фильтра |
| Вакуумный циклон |
Да, с ним. |
| Функция молчания |
Устройство для подачи звука |
| Мощность двигателя вакуумного насоса |
5.5 кВт х 2 комплекта |
| Тип насоса |
Технология круглых пластинок от Siemens |
| Прочие |
Низкий уровень шума |
| Вакуумная всасывающая сосна |
Две ворота с каждой стороны резервуара |
| Размер водозаборной трубы |
G1 ̇ |
| Размер выходной трубы |
G2 ¢ |
| Мощность двигателя водяного насоса |
5.5 кВт х 2 комплекта |
7- Резервуар охлаждения в 6000 мм:
| Спецификация |
Описание |
| Диапазон труб |
Ø75~Ø250 мм |
| Длина вакуумной коробки |
6,000 мм |
| Строительство |
Способ распыления |
| Мощность насоса |
4 кВт x 1 комплект |
| Номер насадки |
140 шт. |
| No фильтра |
1 комплект |
| Номер обхода |
1 комплект |
| Способ контроля уровня воды |
Плавучий клапан |
| Материал для покрытия |
Стекло, отвержденное |
| Материал распылителя |
Нержавеющая сталь 304 |
| Контроль температуры воды |
Автоматический регулирующий клапан |
| Входной труб |
G1 ̇ |
| Выходная труба |
G2 ¢ |
8- Вытащите устройство, высокая скорость,0.28-2,8 м/мин, 4 когтя:
| Спецификация |
Описание |
| Тип отвода |
Взлет вверх на 2 когтя типа вытяжки |
| Высота центра |
1000 мм |
| Для размера трубы |
Ø110 ~ Ø250 мм |
| Способ вождения |
Двигаются резиновыми блоками |
| Скорость движения |
1.2-12 м/мин |
| Тип двигателя |
Мотор с инвертором переменного тока |
| Мощность двигателя |
1.1 кВт x 4 комплекта в инверторе ABB |
| Протяженность гусеницы, находящейся в контакте |
1800 мм |
| Максимальная двигательная мощность |
25,000 N |
| Коробка передач |
Тип шлифовального механизма твердой поверхности, |
| Ширина гусеницы |
74 мм |
| Контроль гусениц |
Один цилиндр с каждой стороны цепи |
| Система измерения |
Код установлен |
| Режим регулировки |
Пневматические |
| Нажатие на трубу |
Наладка пневматическими клапанами |
| Положение гусеницы вниз |
Установлено |
| Давление воздуха |
00,4-0,6Mpa |
| Максимальное расстояние открытия |
160 мм |
9- Безчипсовый резак.:
| Спецификация |
Описание |
| Тип резки |
Обрезка без лопаток |
| Стиль лезвия |
Круглое лезвие |
| Система управления |
Система автоматического управления ПЛК |
| Диапазон резки |
Ø110 ~ Ø250 мм |
| Скорость резки |
4 м/мин |
| Максимальная толщина резки |
35 мм |
| Высота центра |
1,000 мм |
| Мощность двигателя резака |
3 кВт x 1 комплект |
| Материал для резки |
Сплав инструмента |
| Застегивание |
Алюминиевая сплавная чеканка |
| Кормление резаком |
Питание баллонов |
| Синхронный режим |
Цилиндр с трубопроводом |
Послепродажное обслуживание
| Положения |
количество |
| Гарантийный период |
1 год, но обслуживание доступно пожизненно, в течение гарантийного периода стоимость компонентов будет покрываться продавцом, за исключением легко сломанных частей и поврежденных частей по человеческой причине |
| Обучение перед отправкой |
Технический персонал покупателя может быть отправлен в Китай до отправки для обучения и эксплуатации, в течение 7-10 дней |
| Технические документы |
Электрический чертеж принципа, руководство по эксплуатации и руководство по электрическим деталям и т.д. |
| Инженеры-продавцы |
Продавец может направить инженеров завода покупателя для ввода в эксплуатацию и обучения, но расходы, вызванные экспертами продавца в стране покупателя, будут покрыты покупателем.в том числе билеты на рейсы на автобусе, медицинская плата за дорожное движение, проживание и ужин, а также 100 долларов США в день на человека в качестве зарплаты для инженеров. |
| Контакты |
Whatsapp, wechat, мобильный телефон и т.д. +86 13823232106 |
| Электронная почта компании: |
info@hypet.com.cn |
