Высокопроизводительная машина для пеллетки ПЭТ ПВХ перерабатывает экструдер с двойным винтом Вода промывка нитей Пеллетки линия

Вода для экструдера с двумя винтамиfлинейка пеллетного полирования прядей GTE-52B/40/500-55kw

А. Условия использования:

Применение: ПЭТ фишки или хлопья

Выпуск:Около 130-200 кг/ч, в зависимости от сырья, формулы и условий переработки и т.д.

Электрический источник питания: 3 × 380 В, пять нитей; 50 Гц;

Сжатый воздух:5-8 бар

Вода: -3-5бар; -10-30°C;

Требования не должны содержать примеси, которые могут вызывать засорение и коррозию теплообменника.

B. Торговые товары:

C.Основная спецификация

1.Загрузчик с винтом

• Загрузчик ZJF-300, мощность двигателя 1,5 кВт
• Вместимость погрузчика - 400 кг.
• Все части, которые контактируют с сырьем, изготовлены из нержавеющей стали.

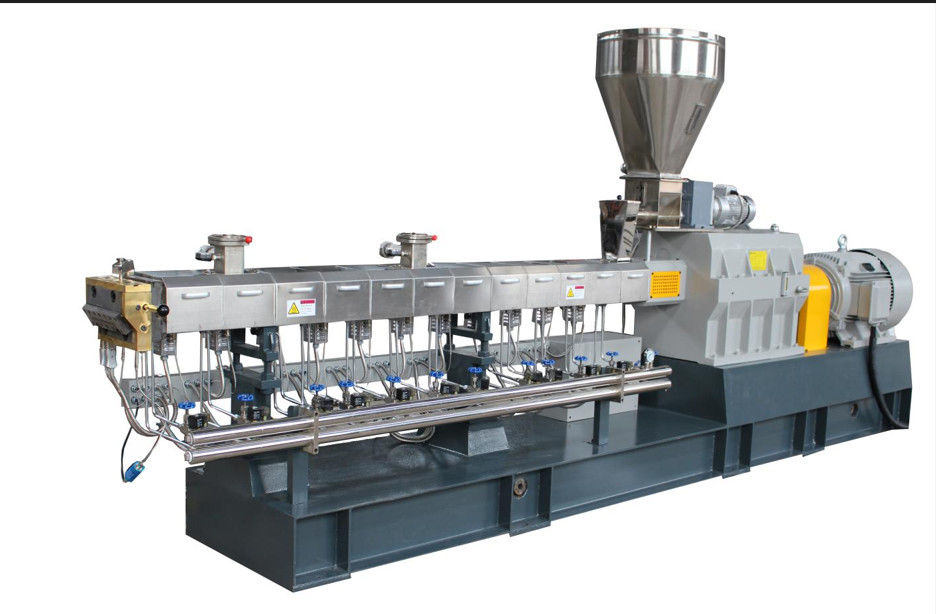

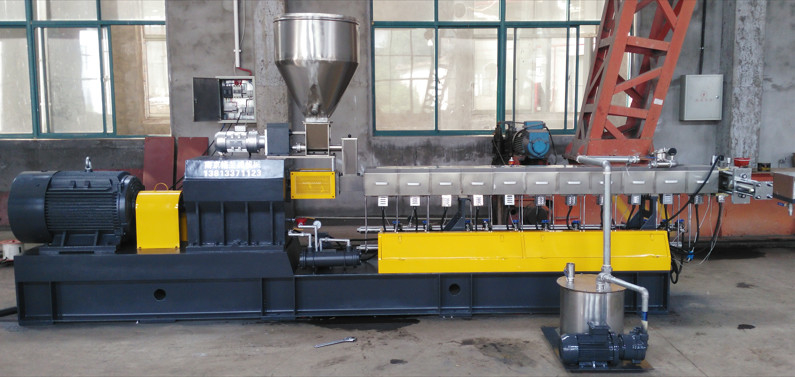

2.Машина GTE-52B-хозяин L/D=44 R max = 500 оборотов в минуту

• Основная мощность двигателя составляет 55 кВт (AC), который производится Siemens и двигателем производства.
• Тип B - скоростная коробка с высокой скоростью и высоким крутящим моментом и соотношение уменьшения:1Компактный хост-машина имеет интегрированное уменьшение скорости и передачу крутящего момента с конструкцией параллельных трех осей.устройство передачи крутящего момента и как радиальное подшипник в выходном валеМатериал коробки передач - 40CrNiMoAlA, а точность обработки - 6 градусов.
• Диаметр винта: Φ51,4 мм, L/D = 44:1 и винт блокирующего типа.с высокой интенсивностьюКомпоненты винтов изготовлены из высококачественной высокоскоростной инструментальной стали, W6Mo5Cr4V2,подвергается тепловой обработке с вакуумным отверждением при высокой температуреЦельная твердость: HRC58~60.

Длина ствола: L=210 мм/секция. 11 секций корпуса ствола. Ствол изготовлен из 38CrMoAlA. Способ охлаждения ствола: охлаждение водой.^Стбочка используется для кормления животных;^Второй- это вентиляционная бочка и 8.10^thБаррель для вакуума, 11^ВторойБочки для экструзии, остальные для закрытого рта.

Система нагрева: 11 секций для нагрева (включая переключатель экрана и штамп).для других секций используется отливный алюминиевый нагревательЭффективность отопления высока, а эффект поддержания температуры хорош, поскольку асбест используется вне обогревателя.Изоляционное сопротивление к земле нагревателя более 10 МΩ и общая мощность нагрева около 25 кВт.

3.GTE-50 с двумя винтовыми питателями

• Для регулирования скорости используется частотное управление ABB. соотношение скоростей составляет 17:1.
• В корпусе питателя установлено горизонтальное устройство перемешивания и смазочное масло внутри коробки передач питателя.
• Материал трещины из нержавеющей стали, и это пружинный винт, используемый в питателе.

4.Система смазки маслом

• Мощность масляного насоса:0.55 кВт
• Модель смазочного масла:Hai Марка 6402 изготовлена в Шанхае, масло средней нагрузки, модель: 85W/90GL - 4.
• Модель конденсатора:SL-408
• Модель смазочного масляного насоса:NB ¢ B10

Используя фильтр для очистки грязи от масла, защитите коробку передач на долгий срок службы.

Используя индикатор давления, следите за смазкой масла.

5.Система с мягкой водой

• Внутренняя часть корпуса ствола охлаждается мягкой водой, а основные впускные и выпускные трубы из нержавеющей стали.
• Коробка с мягкой водой отделена от корпуса бочки, удобна для очистки и ремонта.
• Вентиль электромобиля Holland JOCK
• Тип охлаждения: охлаждение водой
• Мощность охлаждающего насоса: 0,55 кВт

6.Вакуумная система

• Вакуумный насос с водяным кольцом
• Мотор для приводной мощности: 2,2 кВт
• Максимальная вдохновляющая способность: 8-20L/S
• Труба соединяет вакуумный насос и вакуумную камеру с запорным клапаном, чтобы предотвратить обратный поток воды.

7.Гидравлический переключатель экрана

• гидравлический переключатель экрана, фильтр пластинки, очень большой размер фильтра. работа переключателя экрана проста, что может обеспечить непрерывность производства
• Нагреватель из литой меди
• Мощность гидравлической станции 2,2 кВт, двойной цилиндр для смены экрана

8.Водоохлаждающая головка проката

• Тип деррика пиломатериалы, стержень нагреватель используется для головы пиломатериалов
• Дверь 9 - Φ5,5 мм

9.Сплавляющая водавнизу

• Водостой изготовлен из нержавеющей стали SUS304, режим: 3000 мм
• Потолок может быть перемещен воздушным цилиндром, который обычно работает при запуске или закрытии машины
• Там есть пластина для контроля давления воды с гибким соединением труб.

10.Пеллеттизатор для смывания

• Максимальная пропускная способность пелетизатора: 300 кг/ч
• Максимальное количество нитей: 20 шт.
• Размер изделия: Φ3 × 3 мм
• Мощность двигателя для пелетизатора: 4 кВт
• Контроллер скорости: ABB
• Материал пелетизатора: корпус из нержавеющей стали с лезвиями Zc60.

11.Машины для обезвоживания

• Мощность двигателя 3 кВт.
• Мощность насоса для воды 2,2 кВт
• Один набор резервуара для охлаждения воды

12.Вибрирующее сито

• Вибрирующее сито ZS-0.3.
• Мощность двигателя 0,4 кВт × 1
• Мощность вибрации 300 кг/ч.

13.Сило продуктов

• Мощность вентилятора: 2,2 кВт
• Трубопроводы из нержавеющей стали
• Объем силоса: 0,8 куб. м
• Материал: нержавеющая сталь
• С выпускным клапаном

14.Электрический шкаф

• 3 × 380 В, переменный ток, 50 Гц.
• Главные компоненты управления - это продукция LG.
• Кнопки управления - это продукция Schneider из Франции.
• Главный двигатель: переменный ток, двигатель 55 кВт
• Преобразователь ABB используется для устройства регулирования скорости хост-машины.
• Для устройства регулирования скорости питания используется преобразователь частоты ABB.
• Диапазон измерения давления: 0-25 МПа.
• Электромагнитный клапан от Йорка из Голландии.
• Электрическая система управления управляет системой управления температурой, системой привода и системой управления блокировкой.

15.Запчасти

• Свинцовые элементы ~400 мм
• Электрический обогреватель Закрытый литой алюминиевый обогреватель 1 пара

Отопитель из литого алюминия 1 пара

Нагреватель головы 1 пара

• Укрепленный масляный уплотнитель 3 шт.
• О-образное кольцо 2 шт.
• Коробка инструментов 1 единица
• Медный стержень Φ30 × 250 мм 1 шт.
• Перчатки из асбеста 2 шт.

16.Технические документы

• Чертежи электрической сборки 1 комплект
• Руководство пользователя экструдера с двумя винтами 1 комплект
• Руководство пользователя преобразователя частот 1 комплект
• Учебное пособие пользователя для температурного регулятора 1 комплект
• Начертание карты конструкции коробки передач 1 набор
• Рисунок комбинации винтов 1 набор
• Свидетельство о компетентности 1 комплект
• Спецификация и сертификация приобретенного комплекта части 1
