16-50 мм PVC гофрированный шланг / трубопровод
A. HYPET Особые особенности
1Эта линия предназначена для производства одностенной конругированной трубы из ПВХ, ПП, ПЭ и ПА и т.д.
2Одношруктовая экструдерная установка имеет высокую эффективность комбинирования, низкую скорость стрижки, трудность разложения материала, высокую производительность, хорошую функцию самоочистки и длительный срок службы.
3Он более подходит для порошкового материала.
4Экструдер имеет вакуумную дегазующую систему, винт внутри, охлаждающий масло, охлаждающий ветер или охлаждающий масло бочек.
5Специально спроектированный винт, специально структурированный винт и специальная конструкция могут защитить винт и ствол от легкой абразии и обеспечить легкий процесс формирования.
6. Рабочий стол горизонтальной формовочной машины может регулироваться по поперечному, вертикальному и горизонтальному направлению.и имеет много преимуществ, таких как высокая прочность, хорошая абразивная стойкость, низкий коэффициент теплового расширения.
7. В качестве способа охлаждения ветром и водой, машина для формирования хороша для быстрого формирования и хорошего эффекта охлаждения.

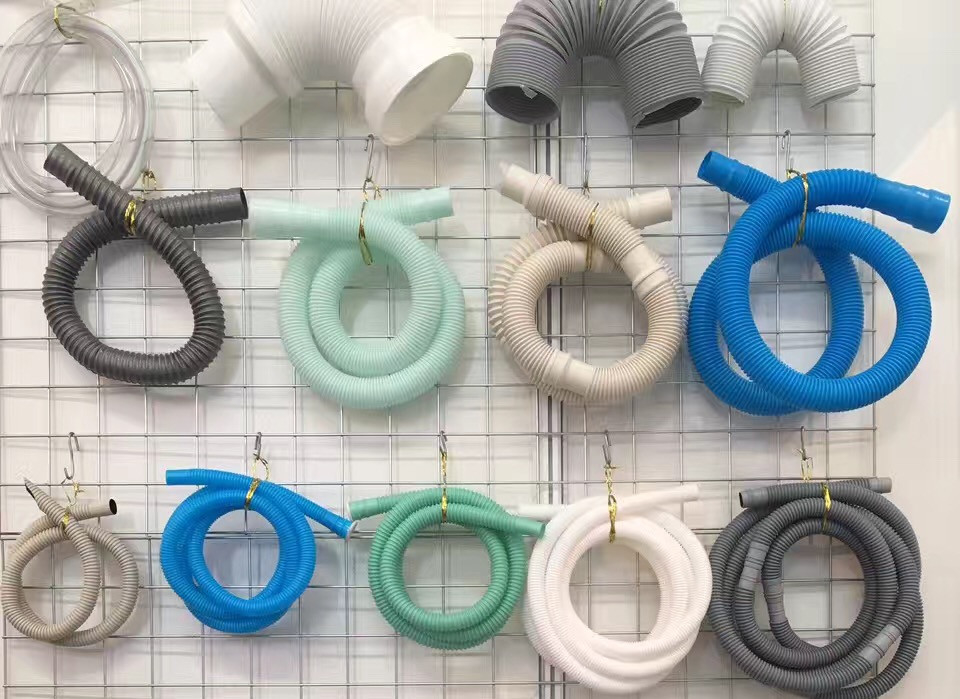

8Этот вид труб широко используется в защите труб автомобилей и поездов, водоснабжения и водоотведения труб для стиральных машин, орошения ферм и так далее.
| СН |
Положение |
Количество |
| 1 |
Диаметр шланга |
16 мм-50 мм |
| 2 |
Сырье |
ПВХ порошок |
| 3 |
Выпуск |
70-100 кг/ч |
| 4 |
Общая установленная мощность |
60 кВ, 380В/50Гц, 3-фазный |
| 5 |
Общие размеры |
6300x1200x1900 мм |
| 6 |
Мощность охлаждающей воды |
60 л |
| 7 |
Сжатый воздух |
0.4Mpa- 0.6Mpa, 0.2m3/мин |
B. Торговые товары:
| СН |
Положение |
Количество |
| |
16-50 мм PVC гофрированный шланг, включая |
|
| 1 |
Конический экструдер с двумя винтами HYZS51/110 |
1 |
| 2 |
Пролетная загрузка |
1 |
| 3 |
Металлические проволоки |
|
| 4 |
Смертельная голова |
1 |
| 5 |
Вакуумные машины |
1 |
| 6 |
Коулер |
1 |
C. Основная спецификация

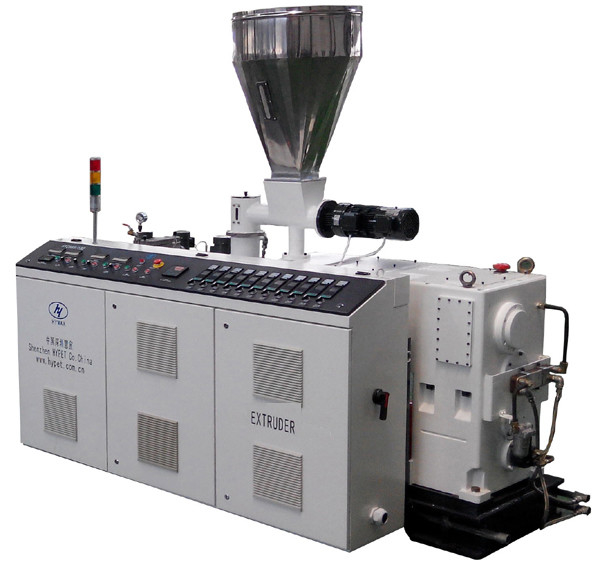

1.1.Конический экструдер с двумя винтами HYZS51/110
| СН |
Наименование деталей |
Спецификация |
Описание |
| 1 |
Экструдер |
Модель экструдера |
HYZS-51/110 конический двойной винт |
| Выпуск |
150-200 кг/ч для труб
70-110 кг/ч для профиля и более
|
| Высота центра |
1000 мм |
| Размер |
2450 x 1200 x 2400 мм |
| Вес |
2100 кг |
| 2 |
Пошёл на хуй. |
Диаметр |
Ø51/110 мм |
| Материал |
38CrMoAlA + специальный сплав |
| Заканчивай. |
Наполненный азотом (0,50 ~ 0,70 мм глубины) и полированный |
| Скорость вращения |
0 ~ 50 оборотов/мин |
| Ядро винта |
Автоматическое регулирование температуры
(Освободительное масло)
|
| 3 |
В бочке |
Структура бочки |
В двух частях, передняя часть будет с специальным сплавом. |
| Большая часть бочки |
38CrMoAlA |
| Передняя часть ствола |
SKD11 с тепловой обработкой |
| Внутренняя отделка |
Наполненный азотом (0,50 ~ 0,70 мм глубины) |
| 4 |
Преобразователь температуры/давления |
Качество |
Китайская известная марка |
| Структура |
Отдельно определяет давление и температуру |
| Кабель |
Высокоизолированная кабельная линия |
| Экран |
Как на мониторе, так и на экране |
| 5 |
Обогреватели и охладители |
Область управления отоплением |
4 зоны |
| Способ нагрева |
Литой алюминий/керамика |
| Мощность отопления |
10 кВт |
| Система охлаждения |
Вентилятор низкого шума для охлаждения бочек |
| Мощность охлаждения |
75 Вт х 3 комплекта |
| Водное/масляное охлаждение |
Одна зона в передней части для опции |
| Теплоизоляция |
Специальный изоляционный материал и конструкция для экономии энергии. |
| 6 |
Группа передач Hype |
Материал для жилья |
Дюктильное железо |
| Материал для решетки |
20CrMnTiA |
| Поверхность ремесла |
Скрученные и измельченные с высокой точностью |
| Материал оси |
40Cr |
| Температура масла |
Управляется двумя системами, |
| Противопожарные устройства |
Использованный герметик из импортированной спекальной резины |
| Подшипники |
Известный и надежный бренд. |
| 7 |
Двойной винт Дозировка
питатель
|
Мотор питающего материала |
00,75 кВт |
| Диапазон скоростей |
1-50 оборотов в минуту |
| Порошковый мост |
Противопорошковый мост с высоким содержанием CaCO3 |
| Инвертор |
Тип тяжелой погрузчицы "Дельта" |
| 8 |
Вакуумный дегаз с селектором |
Степень вакуума |
-0,04 МПа |
| Мощность двигателя |
1.5 кВт |
| Вакуумный бак |
Легко очистить. |
|
Устройство автоматической очистки
|
Устройство автоматической очистки воздушного контроля в опции. |
| 9 |
Двигатель |
Мощность двигателя переменного тока |
180,5 кВт в марке Siemens |
| Контроллер инвертора переменного тока |
Дельта в тяжелом шрифте |
| 10 |
Электрическая система управления |
Система ПЛК |
Вся система управления Siemens PLC с HYPET программным обеспечением. |
| Электрические компоненты |
Бренды в Siemens,Schneider,RKC Omron,ABB,FUJI, и небольшие маловажные детали в Китае известные бренды |
| Дополнительная зона температуры для головки штамповки |
6 зон |
| Электрический шкаф |
1, все кабели и разъемы с проволокой авиационный розетка
2, электрический шкаф можно легко демонтировать,
3, все кабели и сенсоры кабели достаточно прочны и долговечны.
4Система управления PLC с кнопкой регулировки для управления скоростью винта с легкостью.
|
2. Пролетная загрузка
| |
Изображение |
Спецификация |
Описание |
| 1 |
|
Диаметр трубы |
114 мм |
| 2 |
Производственная мощность |
3 М3/h |
| 3 |
Объем хоппера |
200 л |
| 4 |
Мощность двигателя |
1.5 кВт |
3. Металлический перемотчик
| СН |
Изображение |
Спецификация |
Описание |
| 1 |
|
Материал |
40Cr |
| Функция |
Раскрой металлический провод. |
| Диаметр |
Ø200~400 мм |
4Умереть головой.
| Изображение продукта |
Спецификация |
Описание |
|
Размер |
16-50 мм с ядрами и каналом из стальной проволоки, согласно образцу или чертежу |
| Материал |
Высококачественная сталь из форм |
| Количество головки матрицы |
1 комплект |
| Количество плесени |
1 комплект 20/25 мм |
| Калибровка размера формы |
55 мм х 80 мм х 65.94 мм |
| Калибровка материала формы |
40Cr |
| Общая длина формы |
65.94 мм × 60 пар = 3956.4 мм |
5Вакуумная машина
| Изображение продукта |
Спецификация |
Описание |
|
|
Диапазон труб |
Φ16 ~ Φ50 мм |
| Структура |
Закрытая горизонтальная конструкция |
| Скорость движения |
0-25/мин |
| Основная мощность двигателя постоянного тока |
3 кВт |
| Мощность смазочного двигателя |
00,06 кВт |
| Тип охлаждения |
Закрытое охлаждение водой |
| Температура охлаждающей воды |
5 ~ 15 °C |
| Инвертор |
ABB |
| Контактник и реле |
Шнайдер |
| Система управления |
Программа управления ПЛК |
| Сенсорный экран |
Уилл |
| Дисплей станции оператора |
Все параметры настройки и управления работают на консоли электрический и сенсорный экран |
| Рельсы для перемещения плесени |
Материал рельсов |
38CrMoAlA, нитрированный |
| |
Тип охлаждения |
Водяное охлаждение |
| Примечание: адекватный поток охлаждающей воды, обеспечивающий максимальную скорость работы, температуру метла от формовочного устройства не выше 55 градусов. |
6Коулер.
| Изображение продукта |
Спецификация |
Описание |
|
Диапазон труб |
Φ16-Φ50 мм |
| Вес |
350 кг |
| Рабочая скорость |
0-25 м/мин |
| Основная мощность двигателя постоянного тока |
00,75 кВт |
| Контакторы и реле |
Шнайдер |
| Инвертор |
ABB |
