Домой > продукты > Пластиковая линия штранг-прессования трубы >

Настраиваемая HYPET двойная стена гофрированная труба экструзионная линия 200-600 мм с инженером установки службы

Настраиваемая HYPET двойная стена гофрированная труба экструзионная линия 200-600 мм с инженером установки службы

Name: Настраиваемая HYPET двойная стена гофрированная труба экструзионная линия 200-600 мм с инженером установки службы
Brand: Shenzhen HYPET Co., Ltd.
SKU: 200-600 мм двойной стены гофрированной трубы
Price: 382,140.00 USD
Availability: InStock

Линия экструзионной трубы с двойной стенкой

Производственная линия для двойных стенных гофрированных труб

Линия производства гофрированных труб 200-600 мм

Место происхождения:

Китай

Фирменное наименование:

Hypet

Сертификация:

ISO9001,CE

Номер модели:

200-600 мм двойной стены гофрированной трубы

Свяжитесь с нами

Запросите цитату

Настраиваемая HYPET двойная стена гофрированная труба экструзионная линия 200-600 мм с инженером установки службы

Подробная информация о продукции

Keywords:

200-600mm Double Wall Corrugated Pipe Line

Final product:

Double Wall Corrugated Pipe

Pipe range:

200-600mm

Опухоли:

Одинокий

Extruder model:

SJ90/33 & SJ120/33

Extruder type:

Single screw type

Система управления:

ПЛК с сенсорным экраном

Processing material:

HDPE/PPR granules

Key parts warranty:

1year

Услуги инженера по установке:

Да, да.

Выделить:

Линия экструзионной трубы с двойной стенкой

Производственная линия для двойных стенных гофрированных труб

Линия производства гофрированных труб 200-600 мм

Условия оплаты и доставки

Количество мин заказа

1 комплект

Цена

USD399280-USD365000/SET

Упаковывая детали

Стандартный пакет для морской перевозки

Время доставки

45 ~ 75 дней

Условия оплаты

L/C, T/T

Поставка способности

10 комплектов/месяц

Сопутствующие продукты

Видео

20 - труба из волнистого листового металла 63mm делая машину штранг-прессования машины/машины трубы из волнистого листового металла/трубы из волнистого листового металла

Получите самую лучшую цену

Настраиваемая HYPET двойная стена гофрированная труба экструзионная линия 200-600 мм с инженером установки службы

Получите самую лучшую цену

Видео

ПВХ гибкая мягкая труба прозрачная садовая труба 10-38 мм экструзионная машина производственная линия с SJ75/30 экструдер

Получите самую лучшую цену

Видео

10-38 мм/0,5-2 дюймов ПВХ трубы из волокна

Получите самую лучшую цену

Свяжитесь с нами

+8615002772815

ryan@hypet.com.cn

+86-755-25851030

Свяжитесь сейчас

Описание продукта

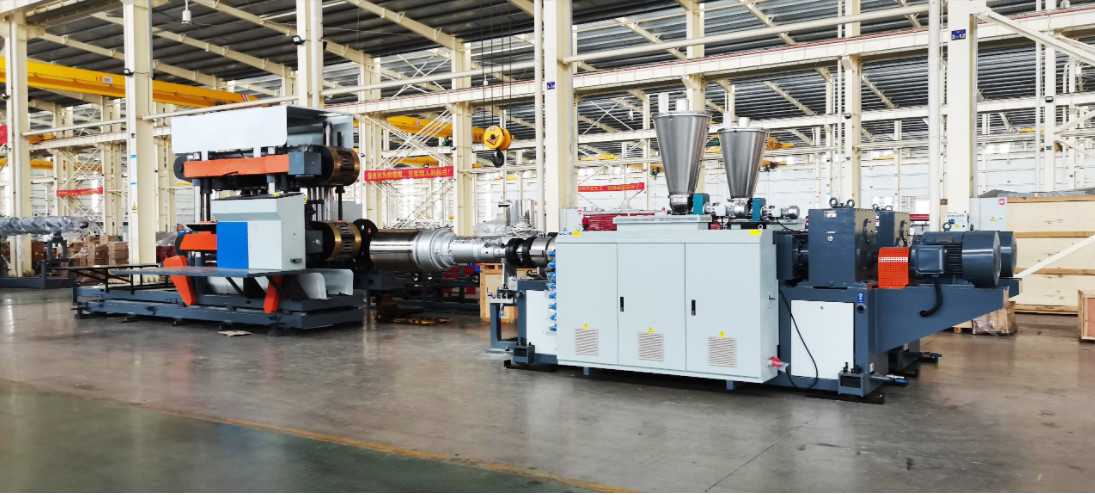

200-600 ммДВКлиния по производству труб

Настраиваемая HYPET двойная стена гофрированная труба экструзионная линия 200-600 мм с инженером установки службы 0

Настраиваемая HYPET двойная стена гофрированная труба экструзионная линия 200-600 мм с инженером установки службы 1

Объем производства

Диаметр трубы	200 мм	300 мм	400 мм	500 мм	600 мм
Скорость м/мин	3,8-4,2	2,5-3,2	1,5-2,0	1,4-1,8	0,8-1,2
Труба кг/м	1,9-2,3	4-4,9	7-8,5	10.5-14	15-19
Выход	525 кг/ч	795 кг/ч	925 кг/ч	1100 кг/ч	1050 кг/ч

Производственная мощность:

Экструдер

Мотор

Обогреватели

гофрированный

Охлаждение

резак

установить

действительный

ХИСДЖ120/33

200квт

42кВт

Вакуум 15*3

Другое 13кВт

5,5 кВт

3 кВт

467 кВт

270кВт

ХИСДЖ90/33

132 кВт

27 кВт

Состояние производства

Материал

Мощность, кВт

Вода

Воздух

Чиллер

Бассейн

оператор

ПЭ/ПП гранулы

467/270

0,8 м³/мин ≤15℃,≥0,3 МПа

0,3 м³/мин

>0,6 МПа

25 л.с. + 100т башня

20 м3

2-3 человека

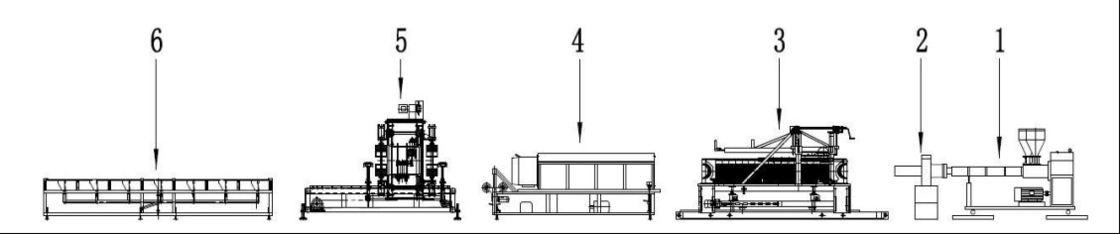

Коммерческие предметы:

Нет.	Название предмета	Модель	Описание	Кол-во (набор)
200-600 ммДВКлиния по производству труб
1	Экструдер	SJ90/33	Высокоэффективный экструдер для внутреннего слоя мощностью 132 кВт с загрузчиком и сушилкой.	1
2	Экструдер	СДЖ120/33	Высокоэффективный экструдер для внешнего слоя мощностью 200 кВт с загрузчиком и сушилкой.	1
3	Формирование	ZC-600H	Высокоскоростная машина для формования гофрокартона с водяным охлаждением	1
4	Охлаждение	LQ-600	Охлаждающий бак для распыления воды	1
5	Резак	QG-600	Беспыльный резак с двумя ножами.	1
6	Штабелер	ДФ-600	Штабелер в 4-6 метров	1
7	Головка	ДЖТ-200	Головка резьбонарезная на 200 мм с охлаждающей втулкой	1
8		ДЖТ-300	Головка резьбонарезная на 300 мм с охлаждающей втулкой	1
9		ДЖТ-400	Головка резьбонарезная на 400 мм с охлаждающей втулкой	1
10		ДЖТ-500	Головка резьбонарезная на 500 мм с охлаждающей втулкой	1
12		ДЖТ-600	Головка резьбонарезная на 600 мм с охлаждающей втулкой	1
13	Гофрированный Форма	МДЖ-200	Гофрированная форма размером 200 мм.	1
14		МДЖ-300	Гофрированная форма размером 300 мм.	1
15		МДЖ-400	Гофрированная форма размером 400 мм.	1
16		МДЖ-500	Гофрированная форма размером 500 мм.	1
17		МДЖ-600	Гофрированная форма размером 600 мм.	1

Вспомогательное оборудование для производства гофрированных труб
1	Чиллер	ЛС-25	Промышленный чиллер мощностью 25 л.с.	1
2	башня	100Т	Градирня типа 100 тонн	1
3	Дробилка	ХИП-75	Мощная дробилка мощностью 75 л.с.	1

1 ХИСЖ90/33одношнековый экструдер132кВт мощность двигателядля внутреннего слоя

СН	Название детали	Спецификация	Описание
1	Экструдер	Модель экструдера	HYSJ-90/33 одновинтовой
		Выход Макс.	480 кг/ч
		Высота центра	1250 мм
		Масса	4100 кг
2	Винт	Диаметр	Ø90 мм
		Внутренний диаметр винта	33:1
		Материал	38CrMoAlA + специальный сплав
		Заканчивать	Заполнено азотом (глубина 0,50–0,70 мм) и полируется
		Сердечник винта	Автоматический контроль температуры

3	Бочка	Материал	Биметаллический ствол внутри
		Внутренняя отделка	Азотозаполненный (глубина 0,50~0,70 мм)
		Зона управления отоплением	7 областей
		Способ нагрева	Литой алюминиевый нагреватель
		Мощность нагрева	25 кВт
		Система охлаждения	Малошумный вентилятор охлаждения ствола
		Мощность охлаждения	0,55 кВт x7 комплектов
4	Коробка передач	Материал корпуса	Ковкий чугун QT-500
		Материал шестерни	20CrMnTi
		Поверхность шестерни	Закаленные и отшлифованные с высокой точностью
		Материал оси	40Кр

5	Приводной двигатель	Мощность двигателя переменного тока	Мощный тяжелый погрузчик мощностью 132 кВт и долгий срок службы.
5	Приводной двигатель	Инверторный контроллер	Дельта инвертор. Другой бренд на выбор.
6	Давление расплава/температура	Давление расплава	Измерение 0-50 МПа
		Температура плавления	Измерение 0-400°C
		Плавающие шоу	Отдельно
7	Электрическая система управления	Система ПЛК	Вся система управления PLC Siemens с программным обеспечением HYPET.
		Электрические компоненты	Под маркой Siemens, Schneider RKC Omron, ABB, Shenider и мелких незначительных деталей известного китайского бренда.
		Дополнительная температурная зона для головки	8 зон
		Особенность электрического шкафа	Все кабели и разъемы имеют авиационную вилку, поэтому их можно легко разобрать.

2 ХИСЖ120 сиугловой шнековый экструдер200кВт мощность двигателядля внешнего слоя

СН	Название детали	Спецификация	Описание
1	Экструдер	Модель экструдера	HYSJ-120/33 одновинтовой
		Выход Макс.	750 кг/ч
		Высота центра	1250 мм
		Масса	4800 кг
2	Винт	Диаметр	Ø120 мм
		Внутренний диаметр винта	33:1
		Материал	38CrMoAlA + специальный сплав
		Заканчивать	Заполнено азотом (глубина 0,50–0,70 мм) и полируется
		Сердечник винта	Автоматический контроль температуры

3	Бочка	Материал	Биметаллический ствол внутри
		Внутренняя отделка	Азотозаполненный (глубина 0,50~0,70 мм)
		Зона управления отоплением	9 областей
		Способ нагрева	Литой алюминиевый нагреватель
		Мощность нагрева	40 кВт
		Система охлаждения	Малошумный вентилятор охлаждения ствола
		Мощность охлаждения	0,55 кВт x9 комплектов
4	Коробка передач	Материал корпуса	Ковкий чугун QT-500
		Материал шестерни	20CrMnTi
		Поверхность шестерни	Закаленные и отшлифованные с высокой точностью
		Материал оси	40Кр
5	Приводной двигатель	Мощность двигателя переменного тока	Мощный тяжелый погрузчик мощностью 200 кВт и длительный срок службы.
		Инверторный контроллер	Дельта инвертор. Другой бренд на выбор.
6	Давление расплава/температура	Давление расплава	Измерение 0-50 МПа
		Температура плавления	Измерение 0-400°C
		Плавающие шоу	Отдельно

7	Электрическая система управления	Система ПЛК	Вся система управления PLC Siemens с программным обеспечением HYPET.
		Электрические компоненты	Под маркой Siemens, Schneider RKC Omron, ABB, Shenider и мелких незначительных деталей известного китайского бренда.
		Дополнительная температурная зона для головки	10 зон
		Особенность электрического шкафа	Все кабели и разъемы имеют авиационную вилку, поэтому их можно легко разобрать.

3Высокоскоростная машина для формования гофрокартона с водяным охлаждением

СН	Элемент	Спецификация
1	Тип	БГ200-600 мм
2	Размеры труб	200/300/400/500/600 мм в двухслойной гофрированной трубе
3	Скорость бега Макс.	6 м/мин
4	Формирование формы	Работа В закрытом состоянии каждая форма может быть взаимозаменяемой.
5	Формирующий способ	По давлению вакуума
6	Способ охлаждения n	Холодной водой по цепочке пройдите путь.
7	Приводной двигатель	Двигатель переменного тока мощностью 7,5 кВт с инверторной системой управления Delta
8	Вакуумный насос	15 кВт*3 комплекта
9	Водяной насос	5,5 кВт * 1 комплект
10	установленная форма	36 пар
11	Материал направляющей формы	40Cr с термообработкой азотом
12	смазка	Автоматическая система смазки путем установки времени, положения и т. д.
13	Рабочий стол	Регулируется в трехмерном направлении вверх и вниз с помощью моторного управления.
14	Форма и основа	Точное позиционирование благодаря канавкам типа «ласточкин хвост»
15	Изменение формы	Механическая блокировка, легко заменять различные формы.
16	Высота центра	1250 мм +/- 50 мм

4 Распылительное охлаждениетанк

СН	Элемент	Спецификация
1	Тип	LQ-600
2	Длина	6000
3	Ассортимент труб	200/300/400/500/600
4	Водяной насос	5,5 кВт
5	Способ охлаждения	Дождь и брызги
6	Материал резервуара	Нержавеющая сталь 304
7	Конструкция резервуара	Может открываться с обеих сторон для удобства эксплуатации.
8	База гидов	Оснащен активным направляющим устройством, облегчающим скольжение трубы.
9	Сушилка	Мощная система сушки труб
10	Утащить	Настройка устройства дистанционного отвода для спуска скважинной трубы
11	Высота центра	1250 мм +/- 50 мм

5 Беспыльный резак

СН	Элемент	Спецификация
1	Тип	QG-600
2	Способ резки	Двойные ножи с функцией беспыления.
3	Резка трубы	200-600 мм
4	Зажимная система	Управление воздушным цилиндром Multiti для зажима
	Метод кормления	Гидравлическая система управления кормлением
5	Контроль длины	Измерительный прибор и команда ПЛК функционируют как
6	Режущий двигатель	3 кВт
7	Способ управления	Автоматический и ручной
8	Высота центра	1250 мм +/- 50 мм

6 Штабелер

СН	Элемент	Спецификация
1	Тип	QG-600
2	Длина трубы	4000-6000 мм или зависит от требуемого
3	Внешний материал	Нержавеющая сталь 304
4	Удлинить и опустить	По воздушному контролю
5	Контроль качества	Автоматическая система взвешивания
6	Регулировка высоты	Регулируется автоматическим управлением двигателем

7 Пресс-форма для головок и формовочная форма

Пресс-форма с головкой

СН	Элемент	Спецификация
1	Тип пресс-формы	200/300/400/500/600 мм
2	Структура пресс-формы	Благодаря спиральной разделенной структуре разряд становится равномерным и стабильным.
3	Зона нагрева фильерной головки	12 зон 55кВт
4	Материал пресс-формы	40Cr с термообработкой азотом
5	Плесень бегун	Зеркальный лак для лица
6	Регулировка пути	Регулировка круглого болта
7	Охлаждение	Мощное устройство водяного охлаждения кольцевого типа для охлаждения
8	Предметы, в том числе	200 мм (включая формовочные формы, калибровочную втулку, головку) *1 комплект
		300 мм (включая формовочные формы, калибровочную втулку, головку) *1 комплект
		400 мм (включая формовочные формы, калибровочную втулку, головку) *1 комплект
		500 мм (включая формовочные формы, калибровочную втулку, головку) *1 комплект
		600 мм (включая формовочные формы, калибровочную втулку, головку) *1 комплект

Гофрированная формовочная форма

СН	Элемент	Спецификация
1	Тип формовочной формы	200/300/400/500/600 мм
2	Материал пресс-формы	Специальный алюминиевый сплав LY12
	Специальная форма	Высокая теплопроводность, высокая твердость и износостойкость.
3	Количество пресс-форм	36 пар
4	Охлаждение пресс-формы	Герметизированная охлаждающая вода под высоким давлением
5	Воздухо-водяной бегун	Обеспечить стабильную, качественную и эффективную работу производства.
6	Предметы, в том числе	200 мм (включая форму для раструба) * 1 комплект
		300 мм (включая форму для раструба) * 1 комплект
		400 мм (включая форму для раструбного блока) * 1 комплект
		500 мм (включая форму для раструбного блока) * 1 комплект
		600 мм (включая форму для раструбного блока) * 1 комплект

Тэги：

20 - труба из волнистого листового металла 63mm делая машину штранг-прессования машины/машины трубы из волнистого листового металла/трубы из волнистого листового металла

Получите самую лучшую цену

Настраиваемая HYPET двойная стена гофрированная труба экструзионная линия 200-600 мм с инженером установки службы

Получите самую лучшую цену

Видео

ПВХ гибкая мягкая труба прозрачная садовая труба 10-38 мм экструзионная машина производственная линия с SJ75/30 экструдер

Получите самую лучшую цену

Видео

10-38 мм/0,5-2 дюймов ПВХ трубы из волокна

Получите самую лучшую цену

Видео

10-38mm Мягкий ПВХ порошок в экструдер прозрачный садовый трубный шланг машина от Новый разработанный параллельный двойной винтовой экструдер

Получите самую лучшую цену

Высокоскоростная эффективная работа 3''- 6''PVC трубы Производственная линия с HYZS80/156 конической двойной винтовой экструдер

Получите самую лучшую цену

20-63/110/160/250 мм Одностанционная машина для изготовления труб из ПВХ Производственная линия Высокая производительность Более длительный срок службы Более низкое потребление

Получите самую лучшую цену

Отправьте запрос непосредственно нам

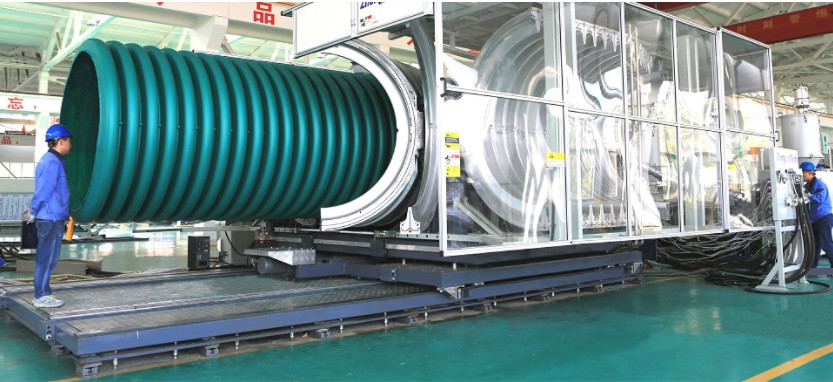

Настраиваемая HYPET двойная стена гофрированная труба экструзионная линия 200-600 мм с инженером установки службы

Линия экструзионной трубы с двойной стенкой

Производственная линия для двойных стенных гофрированных труб

Линия производства гофрированных труб 200-600 мм

Линия экструзионной трубы с двойной стенкой

Производственная линия для двойных стенных гофрированных труб

Линия производства гофрированных труб 200-600 мм

Настраиваемая HYPET двойная стена гофрированная труба экструзионная линия 200-600 мм с инженером установки службы

ПВХ гибкая мягкая труба прозрачная садовая труба 10-38 мм экструзионная машина производственная линия с SJ75/30 экструдер

10-38 мм/0,5-2 дюймов ПВХ трубы из волокна

Линия штранг-прессования трубы OD315mm

Линия штранг-прессования трубы OD160mm

Машина создателя трубы pvc OD200mm

10-38 мм ПВХ-волокно усиленный шланг машина два слоя мягкого ПВХ & один слой волокна

Настраиваемая HYPET двойная стена гофрированная труба экструзионная линия 200-600 мм с инженером установки службы

ПВХ гибкая мягкая труба прозрачная садовая труба 10-38 мм экструзионная машина производственная линия с SJ75/30 экструдер

10-38 мм/0,5-2 дюймов ПВХ трубы из волокна

10-38mm Мягкий ПВХ порошок в экструдер прозрачный садовый трубный шланг машина от Новый разработанный параллельный двойной винтовой экструдер

Высокоскоростная эффективная работа 3''- 6''PVC трубы Производственная линия с HYZS80/156 конической двойной винтовой экструдер
