Более длительный срок службы ПВХ трубной машины

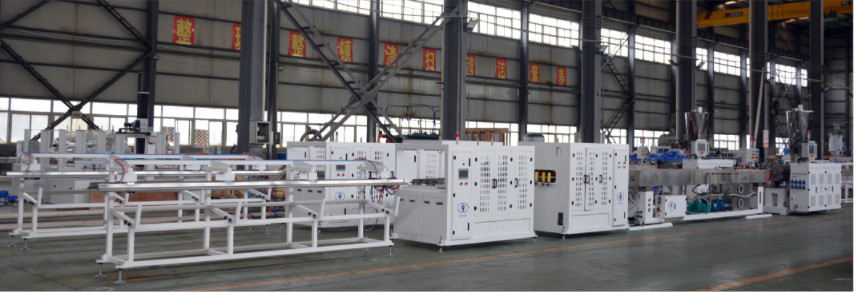

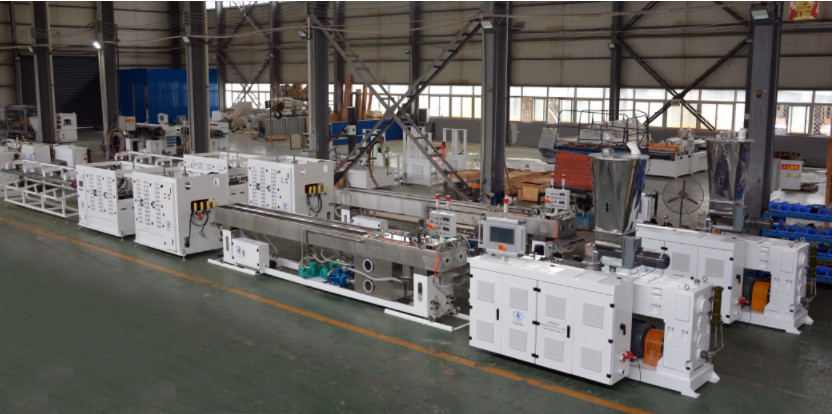

Линия производства труб из ПВХ с одной станцией

Высокопроизводительная машина для производства труб из ПВХ

Место происхождения:

Китай

Фирменное наименование:

Hypet

Сертификация:

ISO9001,CE

Номер модели:

Линия производства труб из ПВХ диаметром 40-250 мм с HYZS80/156

Свяжитесь с нами

Запросите цитату

20-63/110/160/250 мм Одностанционная машина для изготовления труб из ПВХ Производственная линия Высокая производительность Более длительный срок службы Более низкое потребление

Подробная информация о продукции

Выделить:

Более длительный срок службы ПВХ трубной машины

Линия производства труб из ПВХ с одной станцией

Высокопроизводительная машина для производства труб из ПВХ

Условия оплаты и доставки

Количество мин заказа

1 комплект

Цена

USD 78500/set

Упаковывая детали

Стандартный пакет для морской перевозки

Время доставки

45 ~ 75 дней

Условия оплаты

L/C, T/T

Поставка способности

Машина для изготовления труб из ПВХ 40-250 мм 50 комплектов в год

Сопутствующие продукты

Видео

20 - труба из волнистого листового металла 63mm делая машину штранг-прессования машины/машины трубы из волнистого листового металла/трубы из волнистого листового металла

Получите самую лучшую цену

Настраиваемая HYPET двойная стена гофрированная труба экструзионная линия 200-600 мм с инженером установки службы

Получите самую лучшую цену

Видео

ПВХ гибкая мягкая труба прозрачная садовая труба 10-38 мм экструзионная машина производственная линия с SJ75/30 экструдер

Получите самую лучшую цену

Видео

10-38 мм/0,5-2 дюймов ПВХ трубы из волокна

Получите самую лучшую цену

Свяжитесь с нами

+8615002772815

ryan@hypet.com.cn

+86-755-25851030

Свяжитесь сейчас

Описание продукта

40-250ммПВХ ПИпеППродукцияЛиния с коническим экструдером с двумя винтами HYZS80/156 с мотором мощностью 55 кВт, выпуск 500 кг/ч

А. Специальность трубопровода из ПВХ

СН	Положения	спецификация
Особенности	Высокая производительность	500 кг/ч при высокой скорости
	Высокая эффективность	Устойчивое качество, эффективная работа делают высококвалифицированных
	Экономия энергии	Он может сэкономить 20-30% энергии с помощью машин и программного обеспечения.
	Интеллектуальное управление ИИ	Программное обеспечение PLC + HYPET для автоматического управления работой и сохранения каждой формы.
Информация о машине	Продукты	Горячие и холодные трубы
	Сырье	ПВХ порошок
	Выпуск	300-500 кг/ч
	Максимальная скорость производства	5 м/мин
	Диаметр продукции	40-250 мм
Условия работы	Электрическая энергия	3-фазный, 420В +/- 10%, 50Гц (другие варианты)
	Общая мощность	70 кВт для установки мощности, фактическая рабочая мощность:37 кВт
	Охлаждающая вода	≤ 20°C; ≥0,3Mpa
	Сжатая вода	> 0,3 м3/мин, < 0,5 МПа
	Общие размеры (LWH)	24000* 1600* 2500 мм
Машина Общее объяснение	Высота центра	1000 мм
	Направление работы	Справа налево (другие могут быть опциональными)
	Выпуск	Производственная мощность варьируется в зависимости от материалов и условия эксплуатации.
	Технологические замечания	остается право улучшить спецификацию линии, если есть какие-либо изменения в в будущем, клиент не будет информирован

Б. Торговые товары:

1, Части основных линий:

СН	Основные предметы	Количество
Трубопровод из ПВХ длиной 40-250 мм с экструдером ZS80/156
1	HYZS80/156 конический экструдер с двумя винтами	1 комплект
2	Автозагрузчик пружины для экструдера	1 комплект
3	Голова 40-63	1 комплект
4	Голова 75-110	1 комплект
5	Голова матрицы 160-250	1 комплект
6	Вакуумный бак через 6 метров	1 комплект
7	Резервуар для охлаждения распылением	1 комплект
8	Оттягивание с помощью 4-х лап, сервомотор	1 комплект
9	Планетарный резальщик с разветвлением	1 комплект
10	Стакер	1 комплект

C. Спецификация машины

1HYZS80/156экструдер с коническими двойными винтами

СН	Наименование деталей	Спецификация	Описание
1	Экструдер	Модель экструдера	HYZS-80/156 конический двойной винт
		Выпуск	450-550 кг/ч для труб 250-330 кг/ч для профиля и более
		Высота центра	1060 мм
		Размер	3700 х 1400 х 2750 мм
		Вес	4100 кг
2	Пошёл на хуй.	Диаметр	Ø80/156 мм
		Материал	38CrMoAlA + специальный сплав
		Заканчивай.	Наполненный азотом (0,50 ~ 0,70 мм глубины) и полированный
		Скорость вращения	0~39 оборотов/мин
		Ядро винта	Автоматическое регулирование температуры (Освободительное масло)
3 3	В бочке	Структура бочки	В двух частях, передняя часть будет с специальным сплавом.
		Большая часть бочки	38CrMoAlA
		Передняя часть ствола	SKD11 с тепловой обработкой
		Внутренняя отделка	Наполненный азотом (0,50 ~ 0,70 мм глубины)
4	Преобразователь температуры/давления	Качество	Китайская известная марка
		Структура	Отдельно определяет давление и температуру
		Кабель	Высокоизолированная кабельная линия
		Экран	Как на мониторе, так и на экране
5	Обогреватели и охладители	Область управления отоплением	4 зоны
		Способ нагрева	Литой алюминий/керамика
		Мощность отопления	32 кВт
		Система охлаждения	Вентилятор низкого шума для охлаждения бочек
		Мощность охлаждения	0.55кВт х 1 набор +0.37кВт х 1 набор/жидкостное охлаждение х 1 набор
		Водное/масляное охлаждение	Одна зона в передней части для опции
		Теплоизоляция	Специальный изоляционный материал и конструкция для экономии энергии.
6	Группа передач Hype	Материал для жилья	Дюктильное железо
		Материал для решетки	20CrMnTiA
		Поверхность ремесла	Скрученные и измельченные с высокой точностью
		Материал оси	40Cr
		Температура масла	Управляется двумя системами,
		Противопожарные устройства	Использованный герметик из импортированной спекальной резины
		Подшипники	Известный и надежный бренд.

7	Двойной винт Дозировка питатель	Мотор питающего материала	1.5 кВт
		Диапазон скоростей	1-50 оборотов в минуту
		Порошковый мост	Противопорошковый мост с высоким содержанием CaCO3
		Инвертор	Тип тяжелой погрузчицы "Дельта"
8	Вакуумный дегаз с селектором	Степень вакуума	-0,04 МПа
		Мощность двигателя	3 кВт
		Вакуумный бак	Легко очистить.
		Устройство автоматической очистки	Устройство автоматической очистки воздушного контроля в опции.
9	Двигатель	Мощность двигателя переменного тока	55 кВт в марке Siemens
9	Двигатель	Контроллер инвертора переменного тока	Дельта в тяжелом шрифте

2 Автозагрузчик с пружиной для экструдера

СН	Спецификация	Описание
1	Диаметр трубы	141 мм
2	Производственная мощность	5 М³/h
3	Объем хоппера	200 л
4	Мощность двигателя	2.2 кВ

3 головки в 1 классе давления

СН	Положение	Описание
1	Голова на 40-63	Для Ø40,Ø50,Ø63 размеров труб с калибровками
2	Голова на 75-110	Для Ø75,Ø90,Ø110 размеров труб с калибраторами
3	Голова на 160-250	Для Ø160,Ø200,Ø250 размеров труб с калибраторами
4	Выпуск 40-63	Максимальная масса 90-150 кг/ч
5	Выпуск для 75-110	Максимальная масса 210-450 кг/ч
6	Выпуск для 160-250	Максимальная скорость 480-500 кг/ч
7	Толщина трубы	В соответствии с требованиями клиента
8	Поверхность потока	Хромный покрытый и хорошо полированный
9	Материал головки проката	40Cr с хорошей тепловой обработкой
10	Давление плавления/временность	Оснащенные плавильным прессом/Temp
11	Тип обогревателя	Керамический нагреватель с покрытием SS304
12	Материал калибровки	Латунь H65 и блестящий полир
13	Устройство осветительной трубы	Сильное устройство для охлаждения водой перед калибратором

4 Вакуумный резервуар в 6000 мм

1	Вакуум резервуар	Материал	Нержавеющая сталь 304
		Длина	1500+4500 мм
		Высота центра	1000 мм
		Диапазон	40-250 мм
		Число труб	1 труба
		Мобильная двигательная мощность	00,75 кВт
		Передний и задний диапазоны движения	700 мм
		Настройка вверх и вниз	100 мм
		Левое и правое регулирование	50 мм
		Покрытие сверху	Сплав алюминия
2	Система распыления со шприцем	Количество нозд	204 шт.
		Номера распылителей воды	4 шт.
		Тип сопла	Атомное интенсивное охлаждение
		Пропыливающий рот	G1
		Подъемник труб	Подъемник фиксированного типа с передачей
3	Контроль температуры и уровня воды	Контроль температуры воды	Автоматическое управление клапаном
		Контроль уровня воды	Система закрытого цикла плавающего шара
		Безопасность под давлением	Установлен клапан безопасности

4	Водный фильтр	Фильтр	2 набора в G2 ≈ с прохождением
		Очистить фильтр	По проходной линии для очистки фильтра
		Вакуумный циклон	Да, с ним.
		Функция молчания	Устройство для подачи звука
5	Вакуумный насос	Мощность двигателя вакуумного насоса	4 кВт x 2 комплекта
		Тип насоса	Технология круглых пластинок от Siemens
		Прочие	Низкий уровень шума
		Вакуумная всасывающая сосна	Две ворота с каждой стороны резервуара
6	Водяной насос	Размер водозаборной трубы	G1 ̇
		Размер выходной трубы	G2 ¢
		Мощность двигателя водяного насоса	4 кВт х 2 комплекта

5 Резервуар для охлаждения распылением в 6000 мм

СН	Спецификация	Описание
1	Диапазон труб	Ø40-250 мм
2	Длина вакуумной коробки	6,000 мм
3	Строительство	Способ распыления
4	Мощность водяного насоса	5.5 кВт х 1 комплект
5	Номер насадки	168 шт.
6	No фильтра	1 комплект
7	Номер обхода	1 комплект
8	Способ контроля уровня воды	Плавучий клапан
9	Материал для покрытия	Пластина из алюминиевого сплава
10	Материал	Нержавеющая сталь 304
11	Контроль температуры воды	Автоматический регулирующий клапан
12	Входной труб	G1 ̇
13	Выходная труба	G2 ¢

6 Вытягивать с помощью четырех когтей

Спецификация	Описание
Диаметр трубы	Ø40-250 мм
Высота центра	1000 мм
Число гусениц	4 когтя
Распространение гусениц	Четырехугольное распределение
Контроль верхних гусениц	Управляемая цилиндром с каждой стороны цепи
Номер цилиндра	4 шт.
Контроль гусениц внизу	Сверху вниз под управлением двигателя
Способ вождения	Двигается резиновым блоком
Ширина резинового блока	74 мм
Эффективная длина тяги	2000 мм
Скорость движения	0.1-7 м/мин
Коробка передач	Двигатель с мощной спиральной коробкой передач
Тип двигателя	Сервомотор
Мощность двигателя	1.1 кВт х 4 комплекта
Сила тяги	30,000 N
Система измерения	По кодеру
Режим регулировки	Пневматические
Нажатие на трубу	Наладка пневматическими клапанами
Положение гусеницы вниз	Установлено
Давление воздуха	00,4-0,6Mpa

7Планетарные cполныйс разветвлением

Спецификация	Описание
Диаметр трубы	Ø40-250 мм
Толщина резки	25 мм
Скорость резки	6 м/мин
Форма лезвия	Расколоты
Отрезать.	Планетарные
Путь подачи	Гидравлические
Путь крепления	Алюминий
Следующий режим	Пневматические
Система управления	Система автоматического управления ПЛК

8 Стакер

СН	Наименование деталей	Спецификация	Описание
1	Стакер	Наклонный стол	Пневматически работающие
		Номинальная длина	4-5 мтр
		Размеры труб	40-250 мм
		Материал подъемного парашюта	MS жесткая конструкция из стали
