Высокоэффективная труба для водоотведения и канализации из ПВХ длиной 40-250 мм с HYPS90/28 параллельным экструдером с двойным винтом с мотором мощностью 55 кВт Выпуск 500 кг/ч

Высокоэффективная труба для водоотведения и канализации из ПВХ длиной 40-250 мм с HYPS90/28 параллельным экструдером с двойным винтом с мотором мощностью 55 кВт Выпуск 500 кг/ч

Наименование марки:	Hypet
Номер модели:	Линия производства труб из ПВХ диаметром 40-250 мм с HYPS90/28
МОК:	1 комплект
цена:	USD 82000/set
Время доставки:	45 ~ 75 дней
Условия оплаты:	Л/К, Т/Т

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

ISO9001,CE

Упаковывая детали:

Стандартный пакет для морской перевозки

Поставка способности:

Машина для изготовления труб из ПВХ 40-250 мм 50 комплектов в год

Выделить:

ПВХ водоотведение канализационная труба

Линия экструзирования дренажной трубы из ПВХ 40-250 мм

Высокоэффективная линия экструзирования дренажных труб

Описание продукта

40-250ммПВХ ПипеППроизводственная линия с параллельным двухшнековым экструдером HYPS90/28 с двигателем мощностью 55 кВт и производительностью 500 кг/ч.

A. Специальность трубопровода из ПВХ

СН	Предметы	спецификация
Функции	Высокая производительность	500 кг/ч, с высокой скоростью
	Высокая эффективность	Стабильное качество, эффективная работа делают высококвалифицированным
	Энергосбережение	Это может сэкономить энергию на 20-30% с помощью машины и программного обеспечения.
	Интеллектуальное управление ИИ	Программное обеспечение PLC + HYPET для автоматического управления работой и сохранения каждого варианта рецептуры.
Информация о машине	Продукты	Горячая и холодная труба
	Сырье	ПВХ порошок
	Выход	300-500 кг/ч
	Максимальная скорость производства	5 м/мин
	Диапазон диаметров изделий	40-250 мм
Рабочее состояние	Электроэнергия	3-фазный, 420 В +/- 10%, 50 Гц (другие по опции
	Общая мощность	70 кВт для установленной мощности, фактическая рабочая мощность: 37 кВт
	Охлаждающая вода	≤ 20°С; ≥0,3 МПа
	Сжатая вода	﹥0,3м3/мин, ﹤0,5 МПа
	Габаритные размеры (ДШВ)	24000* 1600*2500 мм
Общие сведения о машине	Высота центра	1000 мм
	Направление работы	Справа налево (другое может быть по выбору)
	Выход	Выходная мощность зависит от материалов и условия эксплуатации.
	Технологические замечания	оставляет за собой право улучшать характеристики линии, если есть какие-либо изменения в будущее, клиент не будет проинформирован

Б, коммерческие товары:

1, части основной линии:

СН	Основные предметы	Кол-во

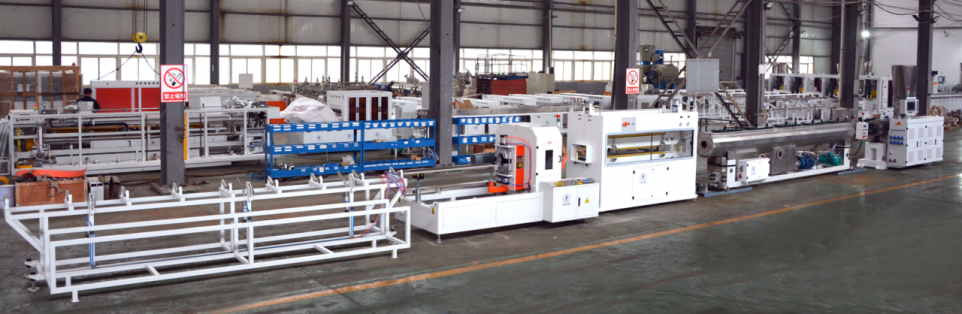

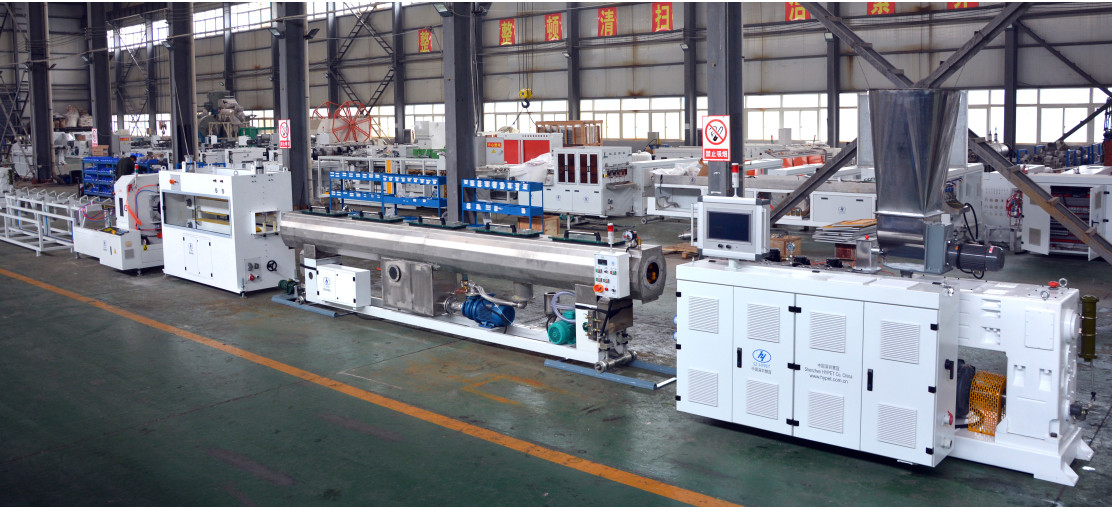

Линия для труб ПВХ диаметром 40–250 мм с экструдером HYPS90/28.
1	Параллельный двухшнековый экструдер HYPS90/28	1 комплект
2	Автозагрузчик пружинного типа для экструдера	1 комплект
3	Головка 40-63	1 комплект
4	Головка 75-110	1 комплект
5	Головка 160-250	1 комплект
6	Вакуумный бак в 6м	1 комплект
7	Бак распылительного охлаждения	1 комплект
8	Тяга с помощью 4-х захватного типа, серводвигателя.	1 комплект
9	Планетарная фреза со снятием фаски.	1 комплект
10	Штабелер	1 комплект

C, Спецификация машины

1ХИПС90/28 параллельныйдвухшнековый экструдер

СН	Название детали	Спецификация	Описание
1	Экструдер	Модель экструдера	HYPS-90/28 Параллельный двухшнековый
		Выход	450-500 кг/ч для труб
		Высота центра	1000 мм
		Измерение	4900 х 1300 х 2700 мм
		Масса	4300 кг
2	Винт	Диаметр	Ø90 мм
		Л/Д	28:1 для производства труб.
		Материал	38CrMoAlA + специальный сплав
		Заканчивать	Заполненный азотом (глубина 0,50–0,70 мм) и полировка
		Скорость вращения	0~45 об/мин
		Сердечник винта	Автоматический контроль температуры
3	Бочка	Структура ствола	38CrMoAlA + специальный сплав
		Внутренняя отделка	Азотозаполненный (глубина 0,50~0,70 мм)
4	Датчик температуры/давления	Качество	Известный китайский бренд
		Структура	Отдельно измеряет давление и температуру.
		Кабель	Высокоизолированная кабельная линия
		Экран	Как на мониторе, так и на экране
5	Вентиляторы обогрева и охлаждения	Зона управления отоплением		5 зон
		Способ нагрева		Литой алюминий
		Мощность нагрева		38 кВт
		Система охлаждения		Малошумный вентилятор охлаждения ствола
		Мощность охлаждения		0,37 кВт х 4 комплекта
		Водяное/масляное охлаждение		Одна зона в передней части по выбору
		Теплоизоляция		Специальный изолирующий материал и конструкция для энергосбережения.
6	Коробка передач HYPET	Материал корпуса		Ковкий чугун
		Материал шестерни		20CrMnTiA
		Поверхность шестерни		Закаленные и отшлифованные с высокой точностью
		Материал оси		40Кр
		Температура масла		Контролируется двумя системами,
		Резиновый герметик		Используется импортный специальный резиновый герметик.
		Подшипники		С известным и надежным брендом.
7	Двухшнековое дозирование кормушка	Поставка материала двигателя		1,5 кВт
		Диапазон скоростей		1-50 об/мин
		Порошковый мост		Противопорошковый мостик с высоким содержанием Caco3
		Инвертор		Тип тяжелого погрузчика Дельта

8	Вакуумная дегазация с селектором	Степень вакуума	-0,04 МПа
		Мощность двигателя	3 кВт
		Вакуумный бак	Легко быть чистым
		Устройство автоматической очистки	Автоматическое управление воздухом. Очистите устройство (опция).
9	Приводной двигатель	Мощность двигателя переменного тока	Тяжелый тип нагрузки 55 кВт.
9	Приводной двигатель	Контроллер инвертора переменного тока	Инвертор тяжелого типа Delta
10	Электрическая система управления	Система ПЛК	Вся система управления ПЛК Siemens с программным обеспечением HYPET AI.
		Электрические компоненты	Под брендом Siemens, Schneider RKC Omron, Delta и мелких неважных деталей известного китайского бренда.
		Дополнительная температурная зона для головки	8 зон
		Особенность электрического шкафа	1. Все кабели и разъемы имеют авиационную вилку. 2. Электрический шкаф можно легко разобрать, 3. Все кабели и сенсорные кабели достаточно прочны и имеют длительный срок службы.

2 Автозагрузчик пружинного типа для экструдера

СН	Спецификация	Описание
1	Диаметр трубы	141 мм
2	Выходная мощность	5 М³/час
3	Объем бункера	200л
4	Мощность двигателя	2,2 кВт

3 головки для 1 класса давления

СН	Элемент	Описание
1	Головка резьбонарезная на 40-63	Для труб диаметром 40, 50, 63 с калибраторами.
2	Головка фильерная на 75-110	Для труб диаметром 75, 90, 110 с калибраторами.
3	Головка фильерная на 160-250	Для труб диаметром 160, 200, 250 с калибраторами.
4	Выход за 40-63	Макс 90-150 кг/ч
5	Выход на 75-110	Макс 210-450 кг/ч
6	Выход за 160-250	Макс 480-500 кг/ч
7	Толщина трубы	Согласно требованиям заказчика
8	Поверхность потока матрицы	Хромированный и хорошо отполированный
9	Материал головки	40Cr с хорошей термообработкой
10	Давление расплава/температура	Оснащен прессом расплава/температурой.
11	Тип нагревателя	Керамический нагреватель с покрытием SS304.
12	Материал калибровки	Латунь H65 и закаленная блестящая полировка.
13	Устройство блестящей трубы	Мощное устройство водяного охлаждения перед калибратором

4 Вакуумный резервуар диаметром 6000 мм.

1	Вакуум танк	Материал	Нержавеющая сталь 304
		Длина	1500+4500мм
		Высота центра	1000 мм
		Диам. диапазон	40-250 мм
		Количество труб	1 трубы
		Подвижная мощность двигателя	0,75 кВт
		Диапазон перемещения спереди и сзади	700 мм
		Регулировка вверх и вниз	100 мм
		Левая и правая регулировка	50 мм
		Крышка сверху	Алюминиевый сплав
2	Система распыления форсунок	Количество насадок	204 шт.
		Номера трубок для распыления воды	4 шт.
		Тип сопла	Распыленное интенсивное охлаждение
		Распыление рта	Г1
		Держатель трубы	Поддержка фиксированного зубчатого типа
3	Контроль температуры и уровня воды	Контроль температуры воды	Автоматическое управление клапаном
		Контроль уровня воды	Система замкнутого цикла с плавающим шаром
		Безопасность давления	Установлен предохранительный клапан

4	Фильтр для воды	Фильтр	2 комплекта в G2” с проходным проходом
		Очистите фильтр	Байпасная линия для очистки фильтра
		Вакуумный циклон	Да, с этим
		Функция тишины	Бесшумное устройство
5	Вакуумный насос	Мощность двигателя вакуумного насоса	4 кВт х 2 комплекта
		Тип насоса	Технология круглых пластин от Siemens
		Другие	Низкий уровень шума
		Вакуумная всасывающая насадка	Двое ворот с каждой стороны резервуара
6	Водяной насос	Размер трубы подачи воды	Г1”
		Размер трубы выхода воды	Г2”
		Мощность двигателя водяного насоса	4 кВт х 2 комплекта

5 Бак-распылитель диаметром 6000 мм.

СН	Спецификация	Описание
1	Ассортимент труб	Ø40-250мм
2	Длина вакуумной коробки	6000 мм
3	Строительство	Метод распыления
4	Мощность водяного насоса	5,5 кВт х 1 комплект
5	№ сопла	168 шт.
6	№ фильтра	1 комплект
7	№ байпаса	1 комплект
8	Способ контроля уровня воды	Поплавковый клапан
9	Материал покрытия	Пластина из алюминиевого сплава
10	Материал	Нержавеющая сталь 304
11	Контроль температуры воды	Автоматический регулирующий клапан
12	Входная труба	Г1”
13	Выходная труба	Г2”

6. Снятие с помощью 4-х захватов.

Спецификация	Описание
Диаметр трубы	Ø40-250мм
Высота центра	1000 мм
Номер гусеницы	4 когтя
Гусеничная раздача	Четырехстороннее распределение
Верхнее управление гусеницей	Управляется цилиндром на каждой стороне цепи
Номер цилиндра	4 шт.
Нижнее гусеничное управление	Вверх-вниз, управляемый двигателем
Способ вождения	Приводится в движение резиновым блоком
Ширина резинового блока	74 мм
Эффективная длина тяги	2000 мм
Скорость движения	0,1-7 м/мин
Коробка передач	Мотор с мощной косозубой коробкой передач
Тип двигателя	Серводвигатель
Мощность двигателя	1,1 кВт х 4 комплекта
Тяговая сила	30 000 Н
Система учета	По кодировщику
Режим настройки	Пневматический
Давление давления на трубу	Регулируется пневматическими клапанами
Нижнее положение гусеницы	Зафиксированный
Давление воздуха	0,4-0,6 МПа

7Планетарный сполныйсо снятием фаски

Спецификация	Описание
Диапазон диаметров труб	Ø40-250мм
Толщина резки	25 мм
Скорость резки	6 м/мин
Форма лезвия	Снятие фаски
Вырезать путь	Планетарный
Способ подачи	Гидравлический
Зажим способ	Алюминий
Режим следования	Пневматический
Система управления	Система автоматического управления ПЛК

8 укладчик

СН	Название детали	Спецификация	Описание
1	Штабелер	Наклонный стол	Пневматическое управление
		Номинальная длина	4-5 метров
		Размеры труб	40-250 мм
		Материал желоба	MS жесткая конструкционная сталь
