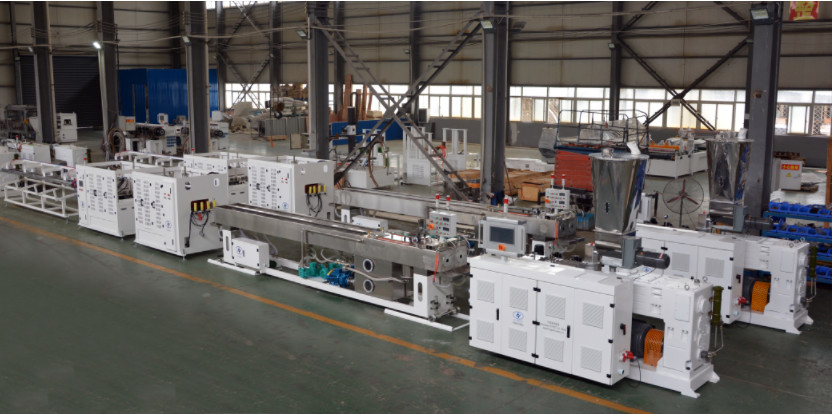

1-6 дюймовая линия производства труб из ПВХ с коническим экструдером с двойными винтами HYZS65/132 с мотором 45 кВт и производительностью 420 кг/ч

1-6 дюймовая линия производства труб из ПВХ с коническим экструдером с двойными винтами HYZS65/132 с мотором 45 кВт и производительностью 420 кг/ч

Наименование марки:	Hypet
Номер модели:	ZS65/132 Линия экструзирования труб из ПВХ
МОК:	1 комплект
цена:	USD 52000/set
Время доставки:	45 ~ 75 дней
Условия оплаты:	Л/К, Т/Т

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

ISO9001,CE

Контроль:

Система управления ПЛК

Главный мотор:

45 кВт

Условия:

НОВЫЙ

экструдер:

экструдер с двумя коническими винтами 65/132

Питание для снабжения:

380V 50HZ 3Phase или подгонянный

Выход:

320-420 кг/ч

Конечный продукт:

ПВХ труба

Ключевое слово:

1-6 дюймовая линия экструзирования труб ПВХ

Сырье:

ПВХ-порошки

применение продукта:

Трубка

Винт дизайн:

Конический двойной винт

Гарантия на ключевые части:

1 год

Услуги инженера по установке:

Да

Упаковывая детали:

Стандартный пакет для морской перевозки

Поставка способности:

Пластиковые водоотводные канализационные трубы Экструзионная линия 100 комплектов в год

Выделить:

1-6 дюймовая линия производства ПВХ труб

Линия производства труб из ПВХ весом 420 кг/ч

6-дюймовая линия производства труб из ПВХ

Описание продукта

1-6 дюймов ПВХ ПИпеППродукцияЛиния с коническим экструдером с двумя винтами HYZS65/132 с двигателем мощностью 45 кВт 420 кг/ч

СпециализацияизПВКpИпелиния

СН	Положения	спецификация
Особенности	Высокая производительность	420 кг/ч при высокой скорости
	Высокая эффективность	Устойчивое качество, эффективная работа делают высококвалифицированных
	Экономия энергии	Он может сэкономить 20-30% энергии с помощью машин и программного обеспечения.
	Интеллектуальное управление ИИ	Программное обеспечение PLC + HYPET для автоматического управления работой и сохранения каждой формы.
Информация о машине	Продукты	Горячие и холодные трубы
	Сырье	ПВХ порошок
	Выпуск	320-420 кг/ч
	Максимальная скорость производства	5 м/мин
	Диаметр продукции	1 - 6 дюймов
Условия работы	Электрическая энергия	3-фазный, 420В +/- 10%, 50Гц (другие варианты)
	Общая мощность	70 кВт для установки мощности, фактическая рабочая мощность: 37 кВт
	Охлаждающая вода	≤ 20°C; ≥0,3Mpa
	Сжатая вода	> 0,3 м3/мин, < 0,5 МПа
	Общие размеры (LWH)	24000* 1600* 2500 мм
Машина Общее объяснение	Высота центра	1000 мм
	Направление работы	Справа налево (другие могут быть опциональными)
	Выпуск	Производственная мощность варьируется в зависимости от материалов и условий эксплуатации.
	Технологические замечания	остается право улучшить спецификацию линии, если есть какие-либо изменения в будущем, клиент не будет информирован

Основные части линии:

СН	Основные пункты	Количество
1 - 6 дюймовая труба из ПВХ с экструдером HYZS 65/132
1	HYZS 65/132 конический экструдер с двумя винтами	1 комплект
2	Автозагрузчик пружины для экструдера	1 комплект
3	Головой 1-3 дюйма	1 комплект
4	Головой от 4 до 6 дюймов	1 комплект
5	Вакуумный бак через 6 метров	1 комплект
6	Оттягивание с помощью 3-х лап, сервомотор	1 комплект
7	Планетарный резальщик с разветвлением	1 комплект
8	Стакер	1 комплект

C. Спецификация машины

1HYZS65/132 коническийэкструдер с двумя винтами

СН	Наименование деталей	Спецификация	Описание
1	Экструдер	Модель экструдера	HYZS-65/132 конический двойной винт
		Выпуск	350-450 кг/ч для труб 200-280 кг/ч для профиля и более
		Высота центра	1000 мм
		Размер	3000 х 1300 х 2600 мм
		Вес	2700 кг
2	Пошёл на хуй.	Диаметр	Ø65/132 мм
		Материал	38CrMoAlA + специальный сплав
		Заканчивай.	Наполненный азотом (0,50 ~ 0,70 мм глубины) и полированный
		Скорость вращения	0 ~ 60 оборотов/мин
		Ядро винта	Автоматическое регулирование температуры (Освободительное масло)
3	В бочке	Структура бочки	В двух частях, передняя часть будет с специальным сплавом.
		Большая часть бочки	38CrMoAlA
		Передняя часть ствола	SKD11 с тепловой обработкой
		Внутренняя отделка	Наполненный азотом (0,50 ~ 0,70 мм глубины)

4	Преобразователь температуры/давления	Качество	Китайская известная марка
		Структура	Отдельно определяет давление и температуру
		Кабель	Высокоизолированная кабельная линия
		Экран	Как на мониторе, так и на экране
5	Обогреватели и охладители	Область управления отоплением	4 зоны
		Способ нагрева	Литой алюминий/керамика
		Мощность отопления	25 кВт
		Система охлаждения	Вентилятор низкого шума для охлаждения бочек
6	Группа передач Hype	Мощность охлаждения	0.2кВт х 2 комплекта + 0,37кВт х 1 комплекта
		Водное/масляное охлаждение	Одна зона в передней части для опции
		Теплоизоляция	Специальный изоляционный материал и конструкция для экономии энергии.
		Материал для жилья	Дюктильное железо
		Материал для решетки	20CrMnTiA
		Поверхность ремесла	Скрученные и измельченные с высокой точностью
		Материал оси	40Cr
7	Двойной винт Дозировка питатель	Температура масла	Управляется двумя системами,
		Противопожарные устройства	Использованный герметик из импортированной спекальной резины
		Подшипники	Известный и надежный бренд.
		Мотор питающего материала	1.5 кВт
		Диапазон скоростей	1-50 оборотов в минуту
		Порошковый мост	Противопорошковый мост с высоким содержанием CaCO3
		Инвертор	Тип тяжелой погрузчицы "Дельта"
8	Вакуумный дегаз с селектором	Степень вакуума	-0,04 МПа
		Мощность двигателя	2.2 кВ
		Вакуумный бак	Легко очистить.
		Устройство автоматической очистки	Устройство автоматической очистки воздушного контроля в опции.
9	Двигатель	Мощность двигателя переменного тока	45 кВт в марке Siemens
9	Двигатель	Контроллер инвертора переменного тока	Дельта в тяжелом шрифте

2 Автозагрузчик с пружиной для экструдера

СН	Спецификация	Описание
1	Диаметр трубы	141 мм
2	Производственная мощность	5 М³/h
3	Объем хоппера	200 л
4	Мощность двигателя	2.2 кВ

3 головы в 2 степени давления

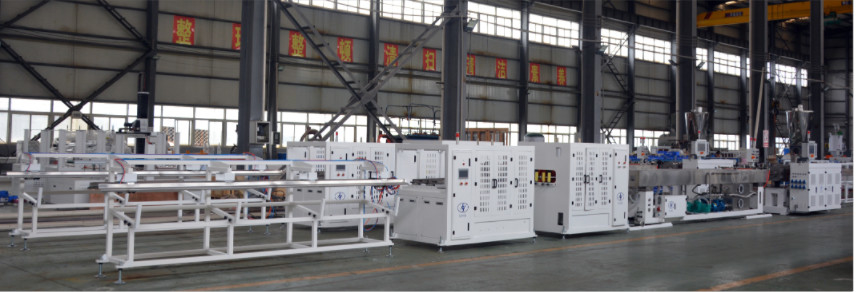

1-6 дюймовая линия производства труб из ПВХ с коническим экструдером с двойными винтами HYZS65/132 с мотором 45 кВт и производительностью 420 кг/ч 3

СН	Положение	Описание
1	Голова на 1-3 дюйма	Диаметр 1 дюйм, толщина 1,7 мм (4 Бар), 1,8 мм (6 Бар) Диаметр 2 дюйма, толщина 1,8 мм (4 Бар), 1,9 мм (6 Бар) Диаметр 3 дюйма, толщина 1,8 мм (4 Бар), 2,7 мм (6 Бар)
2	Голова на 4-6 дюймов	Диаметр 4 дюйма, толщина 2,2 мм (4 Бар), 3,2 мм (6 Бар) Диаметр 5 дюймов, толщина 2,8 мм (4 Бар), 4,1 мм (6 Бар) Диаметр 6 дюймов, толщина 3,2 мм (4 Бар), 4,7 мм (6 Бар)
3	Выход для головки матрицы 1-3 дюйма	Максимальное 70 - 310 кг/ч
4	Выход для маточной головки 4-6 дюймов	Максимум 320 - 420 кг/ч
5	Толщина трубы	В соответствии с требованиями клиента
6	Поверхность потока	Хромный покрытый и хорошо полированный
7	Материал головки проката	40Cr с хорошей тепловой обработкой
8	Давление плавления/временность	Оснащенные плавильным прессом/Temp
9	Тип обогревателя	Керамический нагреватель с покрытием SS304
10	Материал калибровки	Латунь H65 и блестящий полир
11	Устройство осветительной трубы	Сильное устройство для охлаждения водой перед калибратором

4 Вакуумный резервуар в 6000 мм

СН

Наименование деталей

Спецификация

Описание

1	Вакуум резервуар	Материал	Нержавеющая сталь 304
		Длина	6000 мм
		Высота центра	1000 мм
		Диапазон	1 - 6 дюймов
		Число труб	1 труба
		Мобильная двигательная мощность	00,75 кВт
		Передний и задний диапазоны движения	700 мм
		Настройка вверх и вниз	100 мм
		Левое и правое регулирование	50 мм
		Покрытие сверху	Сплав алюминия
2	Система распыления со шприцем	Количество нозд	170 шт.
		Номера распылителей воды	4 шт.
		Тип сопла	Атомное интенсивное охлаждение
		Пропыливающий рот	G1
		Подъемник труб	Подъемник фиксированного типа с передачей
3	Контроль температуры и уровня воды	Контроль температуры воды	Автоматическое управление клапаном
		Контроль уровня воды	Система закрытого цикла плавающего шара
		Безопасность под давлением	Установлен клапан безопасности

4	Водный фильтр	Фильтр	1 набор в G2 ≈ с прохождением
		Очистить фильтр	По проходной линии для очистки фильтра
		Вакуумный циклон	Да, с ним.
		Функция молчания	Устройство для подачи звука
5	Вакуумный насос	Мощность двигателя вакуумного насоса	4 кВт x 1 комплект
		Тип насоса	Технология круглых пластинок от Siemens
		Прочие	Низкий уровень шума
		Вакуумная всасывающая сосна	Две ворота с каждой стороны резервуара
6	Водяной насос	Размер водозаборной трубы	G1 ̇
		Размер выходной трубы	G2 ¢
		Мощность двигателя водяного насоса	5.5 кВт х 1 комплект

6 Вытягивать с помощью трех когтей

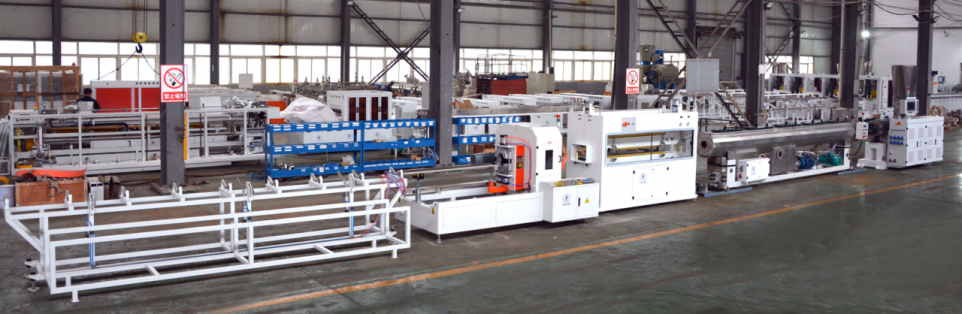

1-6 дюймовая линия производства труб из ПВХ с коническим экструдером с двойными винтами HYZS65/132 с мотором 45 кВт и производительностью 420 кг/ч 6

Спецификация	Описание
Диаметр трубы	1 - 6 дюймов
Высота центра	1000 мм
Число гусениц	Три когтя.
Распространение гусениц	Треугольно равномерно распределены
Контроль верхних гусениц	Управляемая цилиндром с каждой стороны цепи
Номер цилиндра	4 шт.
Контроль гусениц внизу	Сверху вниз под управлением двигателя
Способ вождения	Двигается резиновым блоком
Ширина резинового блока	74 мм
Эффективная длина тяги	1800 мм
Скорость движения	1.2-12 м/мин
Коробка передач	Двигатель с мощной спиральной коробкой передач
Тип двигателя	Стандартный двигатель
Мощность двигателя	1.1 кВт х 3 комплекта
Сила тяги	20,000 N
Система измерения	По кодеру
Режим регулировки	Пневматические
Нажатие на трубу	Наладка пневматическими клапанами
Положение гусеницы вниз	Установлено
Давление воздуха	00,4-0,6Mpa

7Планетарные cполныйс разветвлением

Спецификация	Описание
Диаметр трубы	1 - 6 дюймов
Толщина резки	15 мм
Скорость резки	10 м/мин
Форма лезвия	Расколоты
Отрезать.	Планетарные
Путь подачи	Гидравлические
Путь крепления	Алюминий
Следующий режим	Пневматические
Система управления	Система автоматического управления ПЛК

8 Стакер

Спецификация	Описание
Наклонный стол	Пневматически работающие
Номинальная длина	4-5 мтр
Размеры труб	1 - 6 дюймов
Материал подъемного парашюта	MS жесткая конструкция из стали
